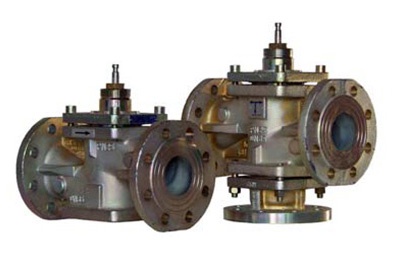

VG8000N Johnson Controls Zawory regulacyjne z żeliwa sferoidalnego, DN 15-150, PN16, 2...180°C

Karta PDF Wyślij zapytanie
Producent: Johnson Controls
VG8000N

Zawory serii VG8000N przeznaczone są głównie do regulowania przepływu wody oraz pary w odpowiedzi na sygnał sterownika w systemach grzewczych, wentylacyjnych oraz klimatyzacyjnych. Zawory te są oferowane w konfiguracji przelotowej (NO), trójdrogowej mieszającej i trójdrogowej rozdzielającej.

Cechy

  • Korpus żeliwo sferoidalne, PN16
  • Konfiguracja przelotowa NO, trójdrogowa mieszająca, trójdrogowa rozdzielająca
  • Średnice nominalne DN15…DN150
  • Zakres kvs 0,63…350
  • Medium woda, roztwory glikolu (maks. 50 %) lub para dla zastosowań HVAC
  • Zakres temperatur czynnika:
    • 2...180°C
    • -10°C przy zastosowaniu uszczelnienia glicerynowego
  • Charakterystyka:
    • Dwudrogowy: stałoprocentowa, trójdrogowy mieszający: port sterujący stałoprocentowa, port obejścia liniowa, trójdrogowy rozdzielający: port sterujący liniowa, port obejścia stałoprocentowa
  • Skok zaworu : 13 dla zaworów DN15…DN40, 25 mm dla zaworów DN50..DN80, 42 mm dla zaworów DN100…DN350
  • Współpraca z siłownikami
    • VA-7800 (elektryczne on/off, 3-punktowe, 0(2)-10 V, 0(4)...20 mA, siła nacisku 1000N)
    • VA-1000 (elektryczne on/off, 3-punktowe, 0-10 V, 0...20 mA, siła nacisku 2000 / 2500N)
    • RA-3000 (elektryczne 3-punktowe, 0-10 V, siła nasicku 1600N / 1800N / 3000N)

Zawory przelotowe, konfiguracja NO

Kod modelu

DN

Kvs

Skok
(mm)

Siłowniki
Ciśnienie rozwierające (kPa)

VA78xx

VA1125

VA1x20

VG82A9S1N

15

0.1

13

1600

1600

1600

VG82A8S1N

0.16

VG82A7S1N

0.25

VG82A6S1N

0.4

VG82A5S1N

0.63

VG82A4S1N

1.0

VG82A3S1N

1.6

VG82A2S1N

2.5

VG82A1S1N

4.0

VG82B2S1N

20

4.0

VG82B1S1N

6.3

VG82C2S1N

25

6.3

1570

VG82C1S1N

10

VG82D2S1N

32

10

770

VG82D1S1N

16

VG82E2S1N

40

16

440

VG82E1S1N

25

VG82F1S1N

50

40

25

-

1080

800

VG82G1S1N

65

63

830

620

VG82H1S1N

80

100

390

280

VG82J1S1N

100

160

42

230

160

VG82K1S1N

125

250

140

90

VG82L1S1N

150

350

75

40

Zawory 3-drogowe mieszające

Kod modelu

DN

Kvs

Skok
(mm)

Siłowniki
Ciśnienie rozwierające (kPa)

VA78xx

VA1125

VA1x20

VG88A6S1N

15

0.4

13

1600

1600

1600

VG88A5S1N

0.63

VG88A4S1N

1.0

VG88A3S1N

1.6

VG88A2S1N

2.5

VG88A1S1N

4.0

VG88B2S1N

20

4.0

VG88B1S1N

6.3

VG88C2S1N

25

6.3

1570

VG88C1S1N

10

VG88D2S1N

32

10

770

VG88D1S1N

16

VG88E2S1N

40

16

440

VG88E1S1N

25

VG88F1S1N

50

40

25

-

1080

800

VG88G1S1N

65

63

830

620

VG88H1S1N

80

100

390

280

VG88J1S1N

100

160

42

230

160

VG88K1S1N

125

250

140

90

VG88L1S1N

150

350

75

40

Zawory 3-drogowe rozdzielające

Kod modelu

DN

Kvs

Skok
(mm)

Siłowniki
Ciśnienie rozwierające (kPa)

VA78xx

VA1125

VA1x20

VG89A6S1N

15

0.4

13

1600



1600

VG89A6S1N

0.63

VG89A4S1N

1.0

VG89A3S1N

1.6

VG89A2S1N

2.5

VG89A1S1N

4.0

VG89B2S1N

20

4.0

VG89B1S1N

6.3

VG89C2S1N

25

6.3

1570

VG89C1S1N

10

VG89D2S1N

32

10

770

VG89D1S1N

16

VG89E2S1N

40

16

440

VG89E1S1N

25

VG89F1S1N

50

40

25

-

1080

800

VG89G1S1N

65

63

830

620

VG89H1S1N

80

100

390

280

VG89J1S1N

100

160

42

230

160

VG89K1S1N

125

250

140

90

VG89L1S1N

150

350

75

40
