VGS800W1N Johnson Controls Zawory regulacyjne z przyłączem gwintowanym, DN15...50, PN16
Karta PDF Wyślij zapytanie

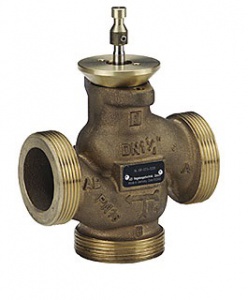

Zawory regulacyjne z przyłączem gwintowanym VGS800 Johnson Controls zaprojektowane zostały do regulacji przepływu wody w instalacjach klimatyzacyjno-wentylacyjnych. Zawór 3-drogowy w łatwy sposób może zostać zmieniony w zawór przelotowy przy wykorzystaniu odpowiedniego zestawu montażowego.
Do współpracy z zaworami przystosowane są siłowniki elektryczne serii VA-77xx and VA78xx. Siłowniki sterowane sygnałem przyrostowym 3-punktowym lub analogowym 0-10 V DC.
Cechy:
- Odlewany korpus z brązu
- Zakres współczynnika Kvs 0.63...40
- Konfiguracja 2-drogowa przelotowa (normalnie otwarty) lub 3-drogowa mieszająca
- Zakres temperatury czynnika 2...130 °C
- Gwint męski BSPP
Tabela doboru typu
|
Kod modelu |
Średnica |
Kvs |
Skok nominalny |
Ciśnienie rozwierające kPa |
|
|
|
|
|
|
VA-77x820x |
VA-78xx-xxx-12 |
|
VGS8A5W1N |
DN15 |
0,63 |
13 |
958 |
1600 |
|
VGS8A4W1N |
DN15 |
1,0 |
958 |
1600 |
|
|
VGS8A3W1N |
DN15 |
1,6 |
958 |
1600 |
|
|
VGS8A2W1N |
DN15 |
2,5 |
958 |
1600 |
|
|
VGS8A1W1N |
DN15 |
4,0 |
958 |
1600 |
|
|
VGS8B1W1N |
DN20 |
6,3 |
605 |
1600 |
|
|
VGS8C1W1N |
DN25 |
10 |
280 |
1046 |
|
|
VGS8D1W1N |
DN32 |
16 |
176 |
744 |
|
|
VGS8E1W1N |
DN40 |
25 |
54 |
369 |
|
|
VGS8F1W1N |
DN50 |
40 |
- |
208 |
|
Akcesoria zamawiane osobno
|
Kod modelu |
Opis |
|
1214935151 |
Akcesorium zaworów serii VGS800; złączka rurowa; rozmiar: DN15 / Rp ½ |
|
1214935201 |
Akcesorium zaworów serii VGS800; złączka rurowa; rozmiar DN15 / Rp ¾ |
|
1214935251 |
Akcesorium zaworów serii VGS800; złączka rurowa; rozmiar DN15 / Rp 1 |
|
1214935321 |
Akcesorium zaworów serii VGS800; złączka rurowa; rozmiar DN15 / Rp 1¼ |
|
1214935401 |
Akcesorium zaworów serii VGS800; złączka rurowa; rozmiar DN15 / Rp 1½ |
|
1214935501 |
Akcesorium zaworów serii VGS800; złączka rurowa; rozmiar DN15 / Rp 2 |
|
1214930151 |
Akcesorium zaworów serii VGS800; korek do przekształcenia zaworu 3-drogowego w przelotowy; rozmiar: DN15 / Rp ½ |
|
1214930201 |
Akcesorium zaworów serii VGS800; korek do przekształcenia zaworu 3-drogowego w przelotowy; rozmiar: DN15 / Rp ¾ |
|
1214930251 |
Akcesorium zaworów serii VGS800; korek do przekształcenia zaworu 3-drogowego w przelotowy; rozmiar: DN15 / Rp 1 |
|
1214930321 |
Akcesorium zaworów serii VGS800; korek do przekształcenia zaworu 3-drogowego w przelotowy; rozmiar: DN15 / Rp 1¼ |
|
1214930401 |
Akcesorium zaworów serii VGS800; korek do przekształcenia zaworu 3-drogowego w przelotowy; rozmiar: DN15 / Rp 1½ |
|
1214930501 |
Akcesorium zaworów serii VGS800; korek do przekształcenia zaworu 3-drogowego w przelotowy; rozmiar: DN15 / Rp 2 |
