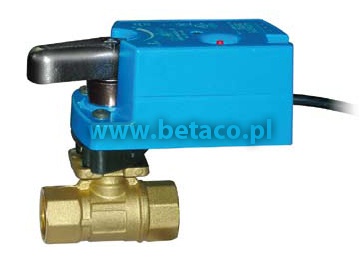

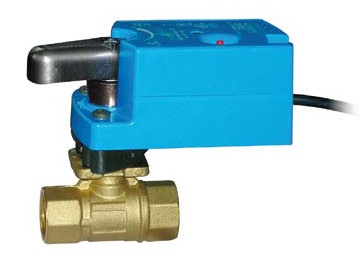

VA9104 Johnson Controls Siłowniki elektryczne do zaworów kulowych
Karta PDF Wyślij zapytanie
Producent:
Napędy elektryczne serii VA9104 zostały stworzone do obsługi zaworów kulowych. Te synchroniczne napędy silnikowe, montowane bezpośrednio na zaworze, są stosowane do precyzyjnego ustalania położenia zaworów kulowych DN15, DN20, i DN25 serii VG1000 i JV200/JV300.
Cechy
- Sygnał sterujący: 2-punktowy, 2/3-punktowy, 0(2) ... 10 V DC lub 0(4)...20mA z lokalnie dostarczonym rezystorem 500Ω
- Czas pracy niezależny od obciążenia
- Możliwość połączenia równoległego maksimum 5 napędów
- Kabel PVC 1.2m lub blok zacisków
- Możliwość wyboru kierunku obrotów
- Przycisk zwolnienia ręcznego
- Automatyczne wyłączenie w położeniu końcowym
- Współpraca z zaworami:
- VG1201/VG1801 - Kulowe zawory regulacyjne, temperatura czynnika -30…95°C
- VG1205/VG1805 - Kulowe zawory regulacyjne, temperatura czynnika -30…140°C
- JV201/JV301 - Kulowe zawory regulacyjne, temperatura czynnika -30…95°C
- JV205/JV305 - Kulowe zawory regulacyjne, temperatura czynnika -30…140°C
Tabela doboru typu
|
Kod modelu |
Moment obrotowy |
Sterowanie |
Napięcie |
Czas przejścia |
Klasa ochrony |
Cechy dodatkowe |
|
VA9104-AGA-1S |
4 Nm |
3 pkt. |
24 V |
72 s |
IP42 |
Kabel 1,2 m |
|
VA9104-AGA-5S |
IP40 |
- |
||||
|
VA9104-IGA-1S |
2/3 pkt. |
IP42 |
Kabel 1,2 m |
|||
|
VA9104-IGA-5S |
IP40 |
Wyłącznik czasowy |
||||
|
VA9104-GGA-1S |
0..10V |
IP42 |
Kabel 1,2 m |
|||
|
VA9104-GGA-5S |
IP40 |
- |
