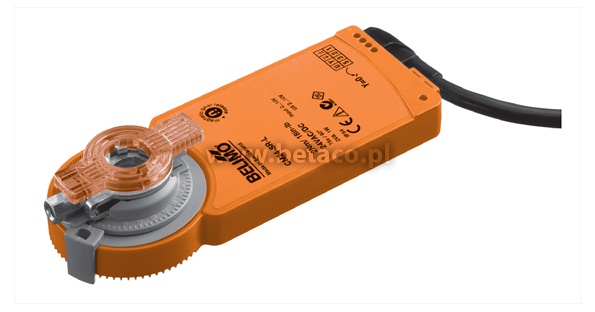

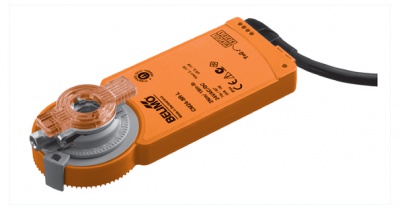

CM24-SR Belimo Kompaktowe siłowniki bez sprężyny powrotnej, 2 Nm, sterowanie 0-10 V, napięcie zasilania 24 V
Karta PDF Wyślij zapytanie
Producent:
Analogowy siłownik do przepustnic CM24-SR Belimo, CM24-SR-F Belimo przeznaczony do sterowania w systemach wentylacyjnych i klimatyzacyjnych w instalacjach budynków.
Cechy
- Do przepustnic o powierzchni do ok. 0,4 m2
- Moment obrotowy 2 Nm
- Napięcie znamionowe 24 V AC/DC
- Sterowanie: analogowe 0...10 V DC
- Sygnał sprzężenia zwrotnego 2...10 V
Wykonanie
- CM24-SR - złącze kształtowe 8 mm

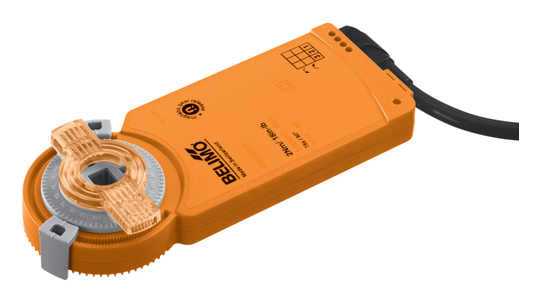

- CM24-SR-F - zacisk uniwersalny (Ø 6...12,7 mm)
Tabela doboru typu
|
Kod modelu |
Moment obrotowy |
Sterowanie |
Napięcie zasilania |
Kierunek obrotu |
Złącze przepustnicy |
Przyłącze elektryczne |
|
CM24-SR-F |
2 Nm |
0-10 V |
24 V AC/DC |
W zależności od połączeń elektrycznych |
Kształtowe |
Kabel 1 m. |
|
CM24-SR-L |
Y = 0 V lewy ogranicznik pozycja 0 |
Zacisk uniwersalny |
||||
|
CM24-SR-R |
Y = 0 V prawy ogranicznik pozycja 0 |
