QBM68 Czujnik różnicy ciśnienia do powietrza i gazów nieagresywnych z komunikacją Modbus
Karta PDF Wyślij zapytanie
Czujnik różnicy ciśnienia QBM68 Siemens dokonuje pomiaru ciśnienia różnicowego powietrza i nieagresywnych gazów.
Główne obszary zastosowania:
- Pomiar różnicy ciśnienia w kanałach wentylacyjnych i klimatyzacyjnych
- Pomiar różnicy ciśnienia do obliczenia przepływu powietrza
- Monitorowanie przepływu powietrza
- Monitorowanie filtrów i sterowanie wentylatorami
- Wybierana jednostka ciśnienia (Pa, PSI, mmHG, mmH2 O)
- Wybierana jednostka przepływu (l/s, m³/h, m³)
Cechy
- Liniowa charakterystyka ciśnienia z nastawianym za kresem pomiarowym (QB M68..)
- Liniowa charakterystyka przepływu z nastawianym z akresem ciśnienia (QB M68..D)
- Napięcie zasilające 24 V AC/DC
- Sygnał wyjściowy przez Modbus RTU oraz 0...10 V D C / 4…20 mA
- Prosty i szybki montaż
- Urządzenie bezobsługowe
- Sygnał pomiarowy skalibrowany i kompensowany temperaturowo
Tabela doboru typu
|
Kod modelu |
Zakres pomiarowy |
Sygnał wyjściowy |
Napięcie zasilania |
Wyświetlacz LCD |
Klasa ochrony |
|

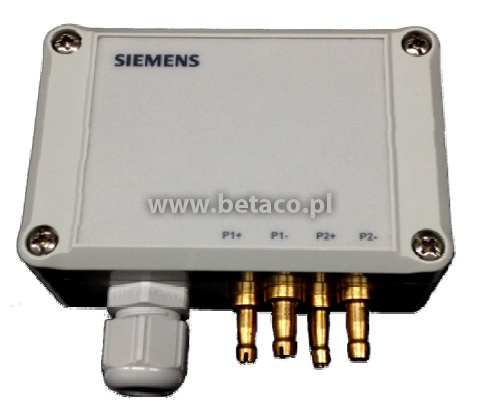

QBM68.1200 |
1 x 0..1250 Pa |
Modbus RTU i 0…10 V / 4…20 mA |
24 V AC/DC |
- |
IP65 |
|

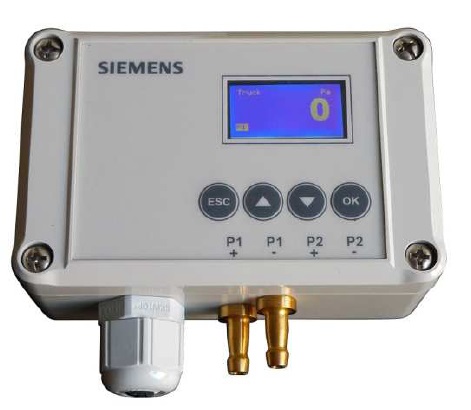

QBM68.1200D |
Tak |
IP54 |
|||
|
QBM68.1212 |
2 x 0..1250 Pa |
- |
IP65 |
||
|
QBM68.1212D |
Tak |
IP54 |
|||
|
QBM68.2500 |
1 x 0..2500 Pa |
- |
IP65 |
||
|
QBM68.2500D |
Tak |
IP54 |
|||
|
QBM68.2512 |
- |
IP65 |
|||
|
QBM68.2512D |
Tak |
IP54 |
|||
|
QBM68.2525 |
2 x 0..2500 Pa |
- |
IP65 |
||
|
QBM68.2525D |
Tak |
IP54 |
|||
|
QBM68.7070D |
2 x 0..7000 Pa |
Tak |
Akcesoria i wyposażenie dodatkowe
|
Kod modelu |
Opis |
|
AQB68.01 |
Przewód silikonowy 2 m i króćce podłączeniowe (2 szt.) do czujników QBM68../QBM69.. |
