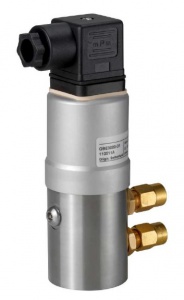

QBE3000, QBE3100 Siemens Czujnik różnicy ciśnienia do neutralnych i lekko korozyjnych cieczy i gazów
Karta PDF Wyślij zapytanie
Czujniki różnicy ciśnienia QBE3000, QBE3100 Siemens stosowane są
jest w instalacjach ogrzewania, wentylacji i do ciągłego monitorowania poziomu lub przepływu czynnika oraz do pomiaru różnicy ciśnienia czynników ciekłych i gazowych w instalacjach HVAC
Czujnik może współpracować z regulatorem lub być stosowany jako element podłączony do systemu automatyki budynkowej.
Cechy:
- Układ pomiarowy z dźwignią ceramiczną
- Trwała konstrukcja i wysoka niezawodność
- Do neutralnych i lekko korozyjnych cieczy i gazów
- Napięcie zasilania 24 V AC / 18...33 V DC lub 11…33 V DC
- Sygnał wyjściowy 0...10 V DC lub 4…20 mA
- Przyłącze z gwintem wewnętrznym G1/8”
- Czujnik dostarczany z 2 łącznikami gwintowanymi do przewodów miedzianych o średnicy 6 mm
Dzięki zastosowaniu ceramicznego elementu pomiarowego czujnik charakteryzuje się bardzo małym wpływem temperatury na pomiar ciśnienia, odpornością na wysokie temperatury oraz brakiem starzenia mechanicznego i pełzania.
Tabela doboru typu
|
Kod modelu |
Zakres ciśnienia |
Sygnał wyjściowy |
Napięcie zasilania |
Klasa ochrony |
|
|
QBE3000-D1 |
0..1 bar |
0...0,10 MPa |
0…10 V |
24 V AC lub 18...33 V DC |
IP65 |
|
QBE3000-D1.6 |
0..1,6 bar |
0...0,16 MPa |
|||
|
QBE3000-D2.5 |
0..2,5 bar |
0...0,25 MPa |
|||
|
QBE3000-D4 |
0..4 bar |
0...0,40 MPa |
|||
|
QBE3000-D6 |
0..6 bar |
0...0,60 MPa |
|||
|
QBE3000-D10 |
0.10 bar |
0...1 MPa |
|||
|
QBE3000-D16 |
0.16 bar |
0...1,6 MPa |
|||
|
QBE3100-D1 |
0..1 bar |
0...0,10 MPa |
4...20 mA |
11...33 V DC |
|
|
QBE3100-D1.6 |
0..1,6 bar |
0...0,16 MPa |
|||
|
QBE3100-D2.5 |
0..2,5 bar |
0...0,25 MPa |
|||
|
QBE3100-D4 |
0..4 bar |
0...0,40 MPa |
|||
|
QBE3100-D6 |
0..6 bar |
0...0,60 MPa |
|||
|
QBE3100-D10 |
0.10 bar |
0...1 MPa |
|||
|
QBE3100-D16 |
0.16 bar |
0...1,6 MPa |
|||
Akcesoria i wyposażenie dodatkowe
|
Kod modelu |
Opis |
|
AQB2002 |
Zestaw montażowy do czujników QBE63.., QBE64.. i QBE3x00.. |
