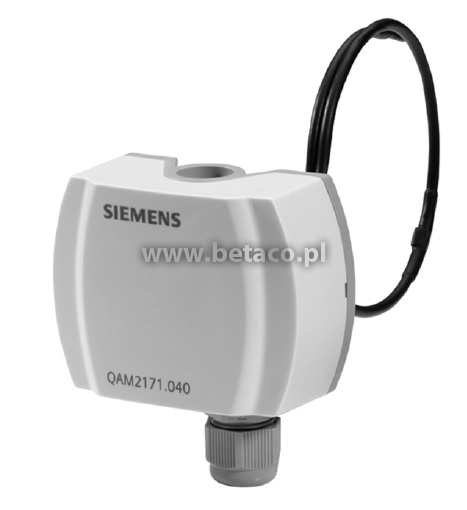

QAM2161, QAM2171 Siemens Aktywne czujniki do pomiaru temperatury powietrza w kanałach powietrznych

Karta PDF Wyślij zapytanie
Producent: Siemens
QAM2161, QAM2171

Kanałowe aktywne czujniki temperatury serii QAM2161 i QAM2171 Siemens przeznaczone są do stosowania w instalacjach wentylacji i klimatyzacji jako:

  • Czujniki temperatury powietrza nawiewanego lub wywiewanego
  • Czujniki ograniczające, np. do ograniczenia minimalnej temperatury powietrza nawiewanego
  • Czujniki odniesienia, np. do kompensacji temperatury w pomieszczeniu w funkcji temperatury zewnętrznej
  • Czujniki temperatury punktu rosy
  • Czujniki pomiarowe wykorzystywane np. do wyświetlania mierzonej wartości lub do podłączenia do systemu zarządzania budynkiem

Czujnik dokonuje pomiaru temperatury powietrza za pomocą elementu pomiarowego, którego rezystancja zmienia się w funkcji temperatury. Zmiana rezystancji przetwarzana jest na sygnał wyjściowy 0...10 V DC lub 4...20 mA, zależnie od typu czujnika. Sygnał wyjściowy odpowiada wybranemu zakresowi temperatury. Sygnał pomiarowy z czujnika podłączany jest do odpowiedniego wejścia regulatora.





Tabela doboru typu

Kod modelu

Typ czujnika

Sygnał

wyjściowy

Napięcie zasilania

Zakres pomiaru temperatury

Długość kapilary

Klasa ochrony

QAM2161.040

Kanałowy

0..10 V

24 V AC lub 13,5...35 V DC

lub 24 V AC/DC

-50..+50 °C

0,4 m

IP54

QAM2171.040

4..20 mA

13,5…35 V DC

lub 24 V DC

Akcesoria i wyposażenie dodatkowe

Kod modelu

Opis

AQM9020

Kołnierz montażowy do czujników QAM90..

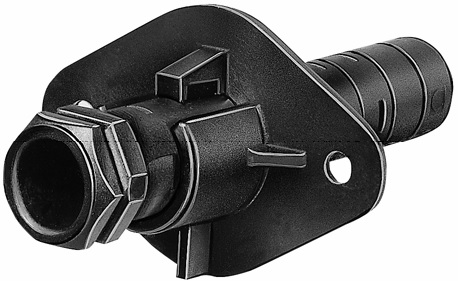

AQM63.0

Kołnierz montażowy do czujników QAF63.., QAF64.., QAM21.. i termostatów RAK..

AQM63.3

Zestaw uchwytów kapilary (6 szt.) do czujników QAM21.. i termostatów QAF81..
