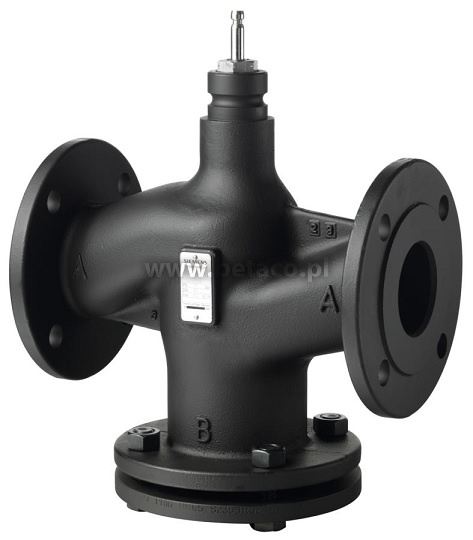

VVF43, VXF43 Siemens Zawory regulacyjne o wysokich parametrach z żeliwa sferoidalnego, przyłącze kołnierzowe, DN65-DN150, PN16, -20…220 °C
Karta PDF Wyślij zapytanieZawory o wysokich parametrach VVF43, VXF43 Siemens oferowane są w konfiguracji przelotowej i trójdrogowej z przeznaczeniem do czynników o temperaturze -20…220°C. Przystosowane są do montażu w instalacjach kotłowych, chłodniczych, grupach grzewczych oraz w zespołach wentylacji i uzdatniania powietrza jako zawory sterujące lub odcinające. Zaprojektowane są do montażu w otwartych oraz zamkniętych obiegach hydraulicznych.
Cechy:
- Konfiguracja:
- VVF43 - przelotowa
- VXF43 - trójdrogowa
- PN16
- Przystosowane do pracy na wysokich parametrach
- Temperatura czynnika -20…220 °C
- Korpus wykonany z żeliwa sferoidalnego EN-GJS-400-18-LT
- Średnice nominalne DN65…DN150
- Zakres współczynnika kvs 50…400 m3/h
- Kołnierz typu 21, projektu B
- Skok nominalny: 40 mm
- Przystosowane do współpracy z siłownikami elektrohydraulicznymi serii SKC
Konfiguracja przelotowa
Kod modelu |
Konfiguracja |
DN |
Kvs |
Skok nominalny (mm) |
Ciśnienie rozwierające Δps [kPa] |
|
SKC..
(płyny) |
SKC..
(para) |
|||||
VVF43.65-50 |
Przelotowa |
DN65 |
50 |
40 |
700 |
1600 |
VVF43.65-63 |
DN65 |
63 |
40 |
700 |
1600 |
|
VVF43.80-80 |
DN80 |
80 |
40 |
450 |
1600 |
|
VVF43.80-100 |
DN80 |
100 |
40 |
450 |
1600 |
|
VVF43.100-125 |
DN100 |
125 |
40 |
300 |
1600 |
|
VVF43.100-160 |
DN100 |
160 |
40 |
300 |
1600 |
|
VVF43.125-200 |
DN125 |
200 |
40 |
175 |
1600 |
|
VVF43.125-250 |
DN125 |
250 |
40 |
175 |
1600 |
|
VVF43.150-315 |
DN150 |
315 |
40 |
125 |
1600 |
|
VVF43.150-400 |
DN150 |
400 |
40 |
125 |
1600 |
Konfiguracja trójdrogowa
Kod modelu |
Konfiguracja |
DN |
Kvs |
Skok nominalny (mm) |
Ciśnienie rozwierające Δps [kPa] |
SKC.. ( płyny) |
|||||
VXF43.65-63 |
Trójdrogowa |
DN65 |
63 |
40 |
700 |
VXF43.80-100 |
DN80 |
100 |
40 |
700 |
|
VXF43.100-160 |
DN100 |
160 |
40 |
450 |
|
VXF43.125-250 |
DN125 |
250 |
40 |
450 |
|
VXF43.150-400 |
DN150 |
400 |
40 |
300 |
