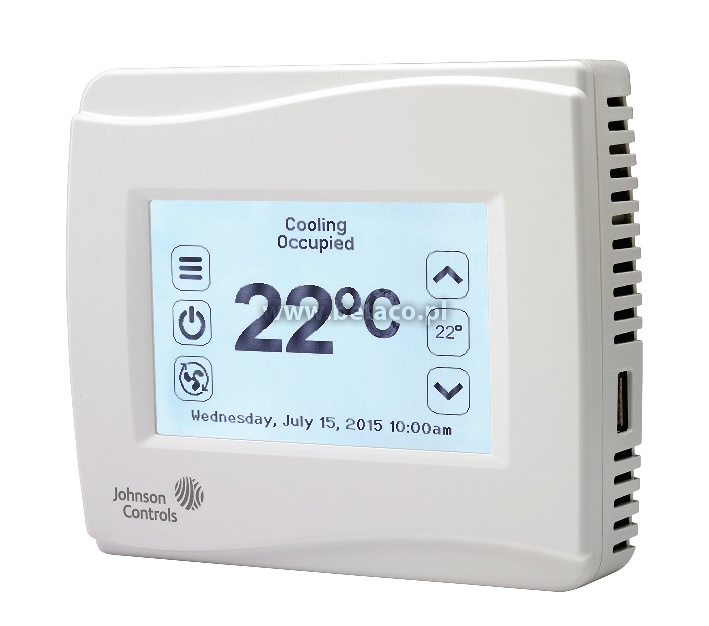

TEC3000 Johnson Controls Inteligentne termostaty klimakonwektorowe z opcjonalną komunikacją BACnet MS/TP lub N2

Karta PDF Wyślij zapytanie
Producent: Johnson Controls
TEC3000

Zaawansowane termostaty elektroniczne z serii TEC3000 Johnson Controls występują w wariancie bez komunikacji lub opcjonalną komunikacją po protokołach BACnet® Master-Slave / Token-Passing lub N2 wybieraną w miejscu instalacji. Zapewniają sterowanie typu: włączanie / wyłączanie, sterowanie trójpunktowe oraz proporcjonalne urządzeń i elementów takich jak:

  • Lokalne hydrauliczne zawory grzania
  • Przepustnice VAV z / bez lokalnej nagrzewnicy
  • Klimakonwektory dwu i cztero rurowe
  • Aparaty grzewczo-wentylacyjne
  • Inne urządzenia do sterowania komfortem pomieszczenia

Urządzenia zapewniają również jednostopniowe lub dwustopniowe sterowanie jednostkowymi dachowymi (RTU) z ekonomizerami i pompami ciepła

Cechy:

  • Opcja komunikacji (BACnet MS/TP lub N2 )
  • Dotykowy wyświetlacz z regulowaną jasnością podświetlenia
  • Konfigurowalny wyświetlacz z możliwością blokady hasłem
  • Lokalny harmonogram dostępny poprzez BACnet
  • Kompatybilność z Mobile Access Portal (MAP
  • Automatyczne dostrajanie parametrów regulatora PID (PRAC+) oraz funkcja optymalnego startu
  • Prezentacja zmierzonych wartości z ostatnich 24 godzin
  • Menu uruchomieniowe oraz diagnostyka błędów

Modele bez komunikacji

Kod modelu

Sterowanie sprzętem

Opcje

Wyjścia

Wejścia

TEC3310-00-000



Zał/Wył i trójpunktowe 2 lub 4-rurowe FCU

lub VAV bez lub z automatycznym wyborem

trybu grzania/chłodzenia oraz nagrzewnicą dodatkową

Tylko Temp.

---



3 BO Biegi wentylatora


4 BO Grzanie/Chłodzenie





1 BO Pomocnicze


1 AO Sterowanie went. VSD







2 BI Konfigurowalne: okno, obecność, praca went., filtr.


1 AI Temp nawiewu, styk lub czujnik

pasywny


1 AI Zdalny pomiar tem strefy - czujnik

pasywny

TEC3311-00-000

PIR

TEC3312-00-000



T+RH%

---

TEC3313-00-000



PIR

TEC3320-00-000

Proporcjonalne

2 lub 4-rurowe FCU

lub VAV bez

lub z automatycznym wyborem trybu grzania/ chłodzenia oraz nagrzewnicą dodatkową

Tylko Temp.

---

3 BO Biegi wentylatora


1 BO Pomocnicze


2 AO Grzanie/Chłodzenie


1 AO Sterowanie went. VSD

TEC3321-00-000

PIR

TEC3322-00-000



T+RH%

---

TEC3323-00-000

PIR

TEC3330-00-000





Pojedyńcze / dwu stanowe RTU / pompy ciepła /

ekonomizery





Tylko Temp

---



2 BO Chłodzenie stan 1/2
2 BO Grzanie stan 1/2


1 BO Wentylator


1 AO Ekonomizer

2 BI Konfigurowalne: okno, obecność, praca went, filtr


1 AI AI Temp nawiewu, czujnik pasywny
1 AI Zdalny pomiar tem strefy - czujnik pasywny


1 AI pomiar tem zewnętrznej - czujnik

pasywny



TEC3331-00-000





PIR



Modele z komunikacją BACnet® MS/TP lub N2

Kod modelu

Sterowanie sprzętem

Opcje

Wyjścia

Wejścia

TEC3310-00-000

Zał/Wył i trójpunktowe 2 lub 4-rurowe FCU

lub VAV bez lub z automatycznym wyborem

trybu grzania/chłodzenia oraz nagrzewnicą dodatkową

Tylko Temp.

---

3 BO Biegi wentylatora

4 BO Grzanie/Chłodzenie


1 BO Pomocnicze


1 AO Sterowanie went. VSD

2 BI Konfigurowalne: okno, obecność, praca went., filtr


1 AI Temp nawiewu, styk lub czujnik

pasywny


1 AI Zdalny pomiar tem strefy - czujnik

pasywny

TEC3311-00-000

PIR

TEC3312-00-000



T+RH%

---

TEC3313-00-000



PIR

TEC3320-00-000

Proporcjonalne

2 lub 4-rurowe FCU

lub VAV bez

lub z automatycznym wyborem trybu grzania/ chłodzenia oraz nagrzewnicą dodatkową

Tylko Temp.

---

3 BO Biegi wentylatora
1 BO Pomocnicze


2 AO Grzanie/Chłodzenie


1 AO Sterowanie went. VSD

TEC3321-00-000

PIR

TEC3322-00-000



T+RH%

---

TEC3323-00-000

PIR

TEC3330-00-000

Pojedyńcze / dwu stanowe RTU / pompy ciepła /

ekonomizery





Tylko Temp

---

2 BO Chłodzenie stan 1/2
2 BO Grzanie stan 1/2


1 BO Wentylator


1 AO Ekonomizer

2 BI Konfigurowalne: okno, obecność, praca went, filtr


1 AI AI Temp nawiewu, czujnik pasywny


1 AI Zdalny pomiar tem strefy - czujnik pasywny


1 AI pomiar tem zewnętrznej - czujnik

pasywny



TEC3331-00-000





PIR
