DMF1.08N, DMF1.08SN Joventa Siłowniki ze sprężyną powrotną, 8 Nm, sterowanie 0(2)...10 VDC lub 0(4)… 20 mA, napięcie zasilania 24 V

Karta PDF Wyślij zapytanie
Producent: Joventa

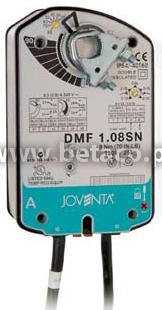

DMF1.08N, DMF1.08SN

Typoszereg elektrycznych siłowników przepustnic ze sprężyną powrotną DMF1.08N Joventa, DMF1.08SN Joventa opracowano specjalnie do zmechanizowanej obsługi przepustnic powietrza w instalacjach klimatyzacji.

Po doprowadzeniu sygnału sterującego siłownik przestawia przepustnicę w pozycję roboczą, napinając jednocześnie wbudowaną sprężynę. Po zaniku zasilania energia zmagazynowana w sprężynie natychmiast powoduje przestawienie przepustnicy w pozycję bezpieczną.

Obsługa ręczna jest automatycznie anulowana, gdy siłownik jest zasilany elektrycznie.

Kompaktowa budowa i zamontowany uniwersalny adapter z ograniczeniem kąta obrotu sprawiają, że siłownik ten jest bardzo uniwersalny.

Cechy

  • Sygnał sterujący proporcjonalny 0(2)...10 VDC lub 0(4)… 20 mA
  • Napięcie zasilania 24 VAC / 24 VDC
  • Możliwość równoległego działania do 5 siłowników
  • Podłączenie elektryczne kablem niezawierającym fluorowców
  • Prosty bezpośredni montaż z użyciem uniwersalnego adaptera na trzpieniu O od 8 mm do 16 mm lub trzpienia z zakończeniem kwadratowym od 6 mm do 12 mm
  • Dostępny opcjonalny zestaw sprzęgacza M9208-600 pośredniego wałka napędowego do trzpieni od 12 do 19 mm lub trzpienia z zakończeniem kwadratowym od 10 mm do 14 mm
  • Ograniczenie kąta obrotu
  • Nastawianie ręczne za pomocą korbki
  • 2 wyłączniki pomocnicze, 1 regulowany

Tabela doboru typu

Kod modelu

Moment

obrotowy

Czas przejęcia

Sterowanie

Napięcie zasilania

Styki pomocnicze

Silnik

Sprężyna

DMF1.08N

8 Nm

150 s

17...25 s

Proporcjonalne

0...10 VDC lub

2...10 VDC

24 VAC / 24 VDC

-

DMF1.08SN

2
