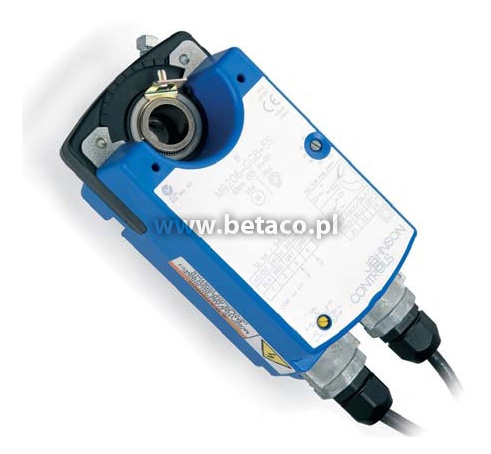

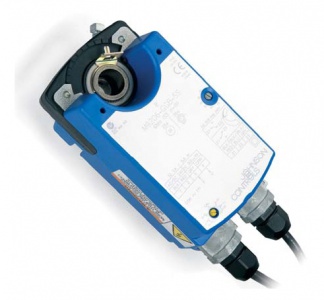

M9206-BGx-1 Johnson Controls Siłowniki ze sprężyną powrotną, 6 Nm, sterowanie zamknij/otwórz, napięcie zasilania 24V

Karta PDF Wyślij zapytanie
Producent: Johnson Controls
M9206-BGx-1

Siłowniki elektryczne do przepustnic ze sprężyną powrotną JOHNSON CONTROLS przystosowane są do sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych wszędzie tam, gdzie wymagane jest realizowanie funkcji bezpieczeństwa (np. zabezpiecze­nia przed mrozem, utrzymywania jakości powietrza).

Przy doprowadzonym zasilaniu siłownik przestawia klapę do jej normalnego położenia roboczego, napinając jednocześnie sprężynę powrotną. W razie przerwy w dopływie prądu zasilającego, energia nagromadzona w sprężynie cofa klapę do położenia bezpiecznego. W momencie ponownego doprowadzenia zasilania, siłownik przechodzi w roboczy tryb pracy.

Zwarta konstrukcja oraz uniwersalny adapter do montażu bezpośredniego pozwalają na stosowanie siłowników w różnego typu aplikacjach.

Cechy

  • Sprężyna powrotna
  • Do przepustnic powietrza o powierzchni do ok. 1,1 m2
  • Moment obrotowy 6 Nm
  • Napięcie zasilania 24 V AC/DC
  • Sterowanie zamknij/otwórz
  • Siłowniki dostępne z kablem połączeniowym o długości 1 m.
  • Możliwość równoległego połączenia maks. 5 siłowników
  • Uniwersalny adapter do montażu bezpośredniego
  • Wymiary osi: Ø 10-16 mm o przekroju okrągłym / 10-14 mm o przekroju kwadratowym
  • Minimalna długość osi 45 mm
  • Kierunek obrotu wybierany przez użytkownika
  • Regulowany kąt obrotu
  • 1 regulowany wyłącznik krańcowy
  • Automatyczne zatrzymanie silnika w położeniach krańcowych (zabezpieczenie przed przeciążeniem)
  • Oszczędzanie energii w położeniach krańcowych

Tabela doboru typu

Kod modelu

Moment obrotowy

Czas przejścia (s)

Pow. klapy

Sterowanie

Napięcie zasilania

Wyłączniki krańcowe

Silnik

Sprężyna

M9206-BGA-1

6 Nm

10...40

35...70

1,1 m2

2-punktowe

24 V

-

M9206-BGB-1

1
