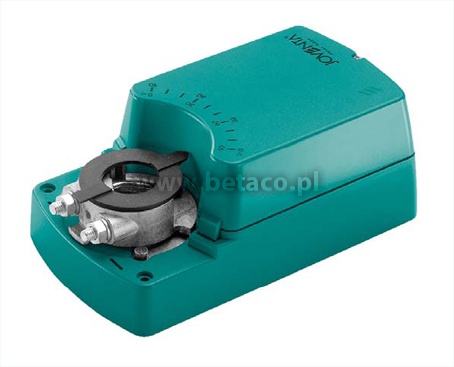

DM1.1 Joventa Siłowniki bez sprężyny powrotnej, 16 Nm, sterowanie 0(2)-10 V lub 0(4)...20 mA, napięcie zasilania 24V

Karta PDF Wyślij zapytanie
Producent: Joventa
DM1.1

Siłowniki elektryczne do przepustnic DM1.1 Joventa oraz DM1.1S Joventa serii STANDARD przystosowane są do starowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych. Zwarta konstrukcja oraz uniwersalny adapter do montażu bezpośredniego pozwalają na stosowanie siłowników w różnego typu aplikacjach.

Cechy

  • Do przepustnic powietrza o powierzchni do ok. 3 m2
  • Moment obrotowy 16 Nm
  • Napięcie zasilania 24 V AC/DC
  • Sterowanie proporcjonalne 0(2)...10 V DC lub 0(4)...20 mA
  • Możliwość równoległego połączenia maks. 5 siłowników
  • Listwa zaciskowa do podłączenia przewodów
  • Uniwersalny adapter do montażu bezpośredniego
  • Wymiary osi: Ø 10-20 mm o przekroju okrągłym / 10-16 mm o przekroju kwadratowym
  • Minimalna długość osi 48 mm
  • Kierunek obrotu wybierany przez użytkownika
  • Regulowany kąt obrotu
  • Możliwość ręcznego przestawienia siłownika po naciśnięciu przycisku
  • 2 regulowane wyłączniki krańcowe
  • Oszczędzanie energii w położeniach krańcowych
  • Na życzenie siłowniki dostępne z kablem połączeniowym o długości 1 m

Tabela doboru typu

Kod modelu

Moment obrotowy

Czas przejścia

Pow. klapy

Sygnały sterujące

Napięcie zasilania

Wyłączniki krańcowe

Y1

Y2

U

DM1.1

16 Nm

80 s

3 m2

0…10 VDC

0(4)…20 mA

0…10
VDC

24 V

-

DM1.1S

2
