M9116-GDA-1N1, M9116-GDC-1N1 Johnson Controls Siłowniki bez sprężyny powrotnej, 16 Nm, sterowanie 0(4)..20 mA, napięcie zasilania 230V

Karta PDF Wyślij zapytanie
Producent: Johnson Controls
M9116-GDA-1N1, M9116-GDC-1N1

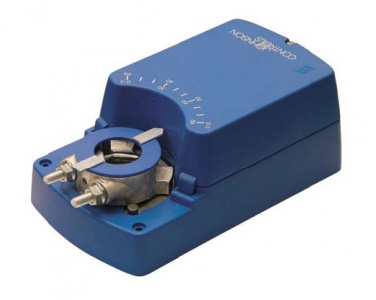

Siłowniki elektryczne do przepustnic M9116-GDA-1N1 Johnson Controls i M9116-GDC-1N1 Johnson Controls STANDARD przystosowane są do starowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych. Zwarta konstrukcja oraz uniwersalny adapter do montażu bezpośredniego pozwalają na stosowanie siłowników w różnego typu aplikacjach.

Cechy

  • Do przepustnic powietrza o powierzchni do ok. 3 m2
  • Moment obrotowy 16 Nm
  • Napięcie zasilania 230 V AC
  • Sterowanie proporcjonalne 0(4)...20 mA
  • Możliwość równoległego połączenia maks. 5 siłowników
  • Listwa zaciskowa do podłączenia przewodów
  • Uniwersalny adapter do montażu bezpośredniego
  • Wymiary osi: Ø 10-20 mm o przekroju okrągłym / 10-16 mm o przekroju kwadratowym
  • Minimalna długość osi 48 mm
  • Kierunek obrotu wybierany przez użytkownika
  • Regulowany kąt obrotu
  • Możliwość ręcznego przestawienia siłownika po naciśnięciu przycisku
  • 2 regulowane wyłączniki krańcowe
  • Oszczędzanie energii w położeniach krańcowych
  • Na życzenie siłowniki dostępne z kablem połączeniowym o długości 1 m

Tabela doboru typu

Kod modelu

Moment obrotowy

Czas przejścia

Pow. klapy

Sygnały sterujące

Napięcie zasilania

Wyłączniki krańcowe

Y1

Y2

U

M9116-GDA-1N1

16 Nm

80-110 s

3 m2

0(4)…20 mA

-

0…10 VDC

230 V

-

M9116-GDC-1N1

2
