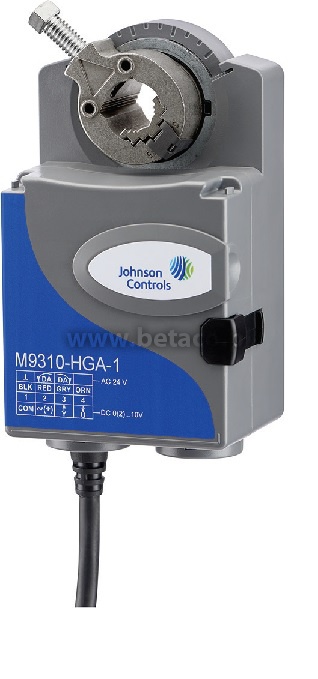

M9310-HGA-1 Johnson Controls Siłownik bez sprężyny powrotnej, moment obrotowy 10 Nm, sterowanie uniwersalne (2/3-punktowe, 0-10 V), zasilanie 24 VAC/DC
Karta PDF Wyślij zapytanie
Siłownik bez sprężyny powrotnej M9310-HGA-1 Johnson Controls dysponuje momentem obrotowym 10 Nm i przystosowany jest do sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych.
Siłownik zasilany jest napięciem 24 VAC/DC i oferuje uniwersalne sterowanie 2-punktowe, 3-punktowe (przyrostowe) oraz proporcjonalne 0-10V wybierane przez użytkownika.
Siłownik montowany jest na przepustnicy bez konieczności stosowania dodatkowych akcesoriów montażowych zarówno na osi o przekroju okrągłym jak i kwadratowym.
W przypadku konieczności montażu siłownika poza przepustnicą dostępne są dedykowane zestawy montażowe. Opcjonalnie siłownik może zostać wyposażony w wyłączniki krańcowe do montażu na obiekcie w celu sygnalizacji położenia końcowego lub realizacji innych funkcji sterowniczych.
Cechy
- Model uniwersalny, sterowanie 2-punktowe, 3-punktowe (przyrostowe) oraz proporcjonalne 0-10V
- Łatwa wymiana i łatwiejsze zarządzanie stanami magazynowymi
- Opcjonalne wyłączniki krańcowe oraz potencjometry sprzężenia zwrotnego (140Ω, 1KΩ, 2KΩ or 10KΩ)
- Moment obrotowy 10 Nm odpowiadający większości standardowych zastosowań
- Zwarta i kompaktowa obudowa
- Automatyczna kalibracja do ustawień krańcowych
- Elektroniczny czujnik zablokowania, zabezpieczający przed uszkodzeniem siłownika
- Stały czas przejścia
Tabela doboru typu
|
Kod modelu |
Moment obrotowy |
Czas przejścia |
Sygnał sterujący |
Napięcie zasilania |
Podłączenie elektryczne |
|
M9310-HGA-1 |
10 Nm |
35 sek. |
2/3-punktowy, proporcjonalny 0(2)…10 V DC lub 0(4)...20 mA |
24 VAC/DC |
Kabel 1,2 metra |
Akcesoria dodatkowe
| Kod modelu | Opis |
| M9300-140 | Zestaw dodatkowy potencjometr sprzężenia zwrotnego 140 om |
| M9300-1k | Zestaw dodatkowy potencjometr sprzężenia zwrotnego 1k om |
| M9300-2k | Zestaw dodatkowy potencjometr sprzężenia zwrotnego 2k om |
| M9300-10k | Zestaw dodatkowy potencjometr sprzężenia zwrotnego 10k om |
| M9000-200 | Narzędzię uruchomieniowe udostępniające sygnał sterujący 24V, Wł./Wył. Trójpunktowy, proporcjonalny i rezystancyjny |
| M9000-322 | Zestaw dodatkowy osłona przed środowiskiem zewnętrznym dla M9104, M9310, M9203 i M9208. |
| M9000-342 | Zestaw dodatkowy zapewniający ochronę przed środowiskiem zewnętrznym dla zestawu zaworów VG1000 współpracujących z VA9104,VA9310, VA9203, VA9208. |
| M9000-400 | Adapter do łączenia trzpienia |
| M9310-500 | Adapter do łączenia M9310 z VG1000 |
| M9000-561 | Akcesorium siłowników serii M9102/M9203/M9208; izolacja termiczna do stosowania z VA9104, VA9310, VA9203 i VA9208 pozwalająca na pracę z parą o niskim ciśnieniu. |
| M9000-604 | Część zamienna uchwyt zapobiegający obrotowi siłownika M9310, M9203, M9208, M9210 i M9220. |
| M9000-606 | Wskaźnik pozycji siłownika - 5 sztuk. |
| M9310-600 | Uchwyt |
