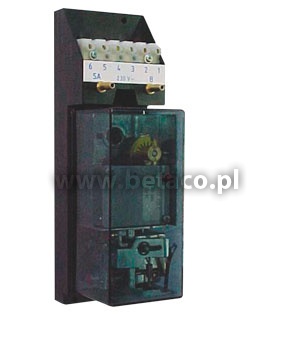

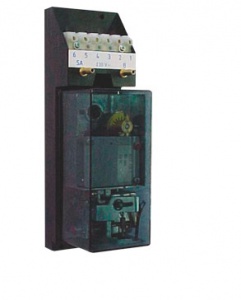

EP-2000 Johnson Controls Przetwornik elektropneumatyczny EP-2000 z napędem silnikowym

Karta PDF Wyślij zapytanie
Producent: Johnson Controls
EP-2000

Przetwornik elektropneumatyczny EP-2000 Johnson Controls z napędem silnikowym jest stosowany do przekształcania sygnału występującego na styku elektrycznym na standardowy sygnał pneumatyczny 0,2 do 1,0 bar.

Przyrząd ten nadaje się do łączenia przyrostowych regulatorów elektrycznych z urządzeniami pneumatycznymi lub do elektrycznego zdalnego nastawiania wartości zadającej regulatorów pneumatycznych. Synchroniczny silnik nawrotny napędza tarczę krzywkową za pośrednictwem przekładni. Kierunek ruchu tarczy krzywkowej jest przekształcany przez sprężynę płytkową na zmianę siły, która za pośrednictwem pneumatycznego układu porównania siły jest przekształcana na sterującą zmianę ciśnienia.

W modelach z potencjometrem zapewniają elektryczne sprzężenie zwrotne pozycji.



Właściwości

  • Wysoka liniowość
  • Niska histereza
  • Wysoka dokładność
  • Mały wpływ powietrza zasilającego
  • Małe zużycie powietrza
  • Wysoka wydajność powietrza



Tabela doboru typu

Kod modelu

Wyłącznik krańcowy i potencjometr

2kΩ sprzężenia zwrotnego

Akcesoria

Napięcie

zasilania

(50/60 Hz)

EP-2000-7001

120 sekund

Brak

230 V

EP-2000-7004

24 V

EP-2000-7021

Potencjometr 2 kΩ

230 V

EP-2000-7024

24 V
