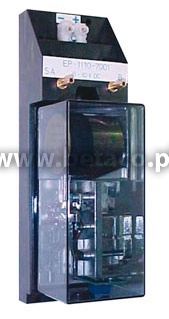

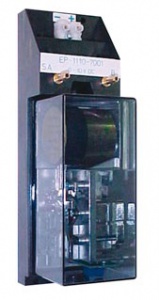

EP-1110 Johnson Controls Przetwornik elektropneumatyczny EP-1110

Karta PDF Wyślij zapytanie
Producent: Johnson Controls
EP-1110

Model EP-1110 Johnson Controls to przetwornik sygnału elektrycznego na ciśnienie powietrza przeznaczony do przekształcania elektrycznego sygnału wejściowego na wyjściowy sygnał ciśnienia o zależności liniowej.

Wykorzystuje on układ równoważenia siły z ruchomą cewką. Sygnał wejściowy 0...+10 V lub 0...20 mA jest przekształcany na sygnał wyjściowy 0,2...1 bar.





Tabela doboru typu

Kod modelu

Sygnał wejściowy

Sygnał wyjściowy

EP-1110-7001

0...10 V (DC), Ri ≥ 1 kΩ, prąd płynący przez cewkę ok. 10 mA

20-100 kPa, liniowo zależny od sygnału wejściowego

EP-1110-7002

2...10 V (DC), 0...10 V (DC), Ri ≥ 1 kΩ, prąd płynący przez cewkę ok. 10 mA

20-100 kPa, 3...100 kPa, liniowo proporcjonalny

do sygnału wejściowego

EP-1110-7003

0...20 mA (DC), Ri ≤ 450 Ω, prąd płynący przez cewkę ok. 10 mA

20-100 kPa, liniowo zależny od sygnału wejściowego

EP-1110-7004

4...20 V (DC), 0...20 mA (DC), Ri ≤ 450 Ω, prąd płynący przez cewkę ok. 10 mA

20-100 kPa, 3...100 kPa, liniowo proporcjonalny

do sygnału wejściowego
