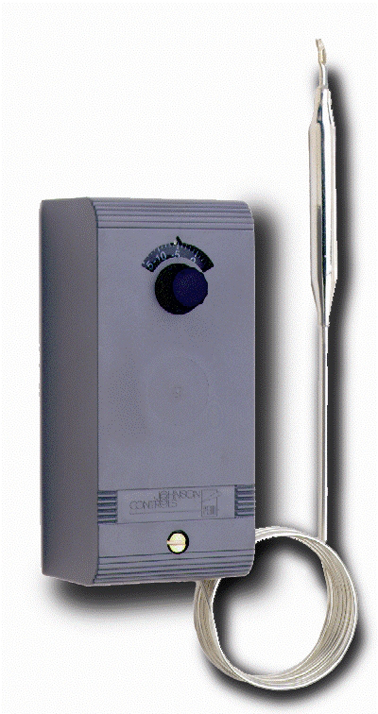

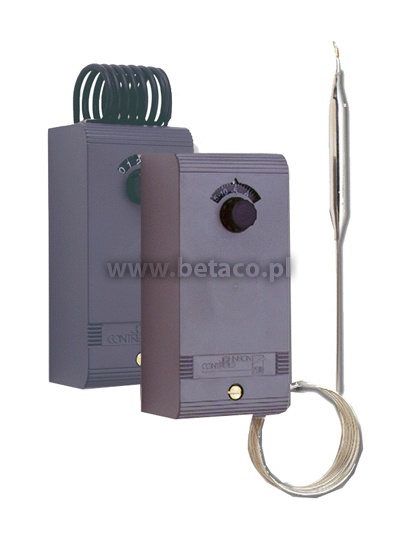

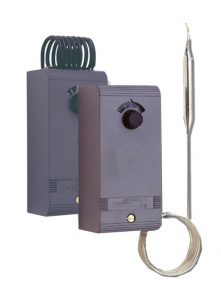

A19R Johnson Controls Termostaty jednostopniowe z kapilarą oraz termostaty z elementem do pomiaru temperatury otoczenia, IP65

Karta PDF Wyślij zapytanie
Producent: Johnson Controls
A19R

Termostaty te występują w wersjach z regulowaną i stałą histerezą. Oferowane są modele z różnymi zakresami roboczymi, pokrywającymi praktycznie pełną rozpiętość typowych parametrów pracy termostatów. Standardowo we wszystkich modelach występują styki SPDT.

Termostaty serii A19 są zaprojektowane specjalnie do stosowania w aplikacjach wymagających bryzgoodpornej i/lub pyłoszczelnej obudowy.

Oferowane są cztery typy:

  • A19ARC - termostaty ogólnego przeznaczenia
  • A19BRC i A19BQC - termostaty pomieszczeniowe z solenoidalnym elementem pomiarowym. Mogą być używane jako termostaty zewnętrzne lub zamontowane w magazynach chłodniczych
  • A19AQF - termostaty zaprojektowane specjalnie do zastosowania w schładzarkach mleka
  • A19AQC-9101- termostaty zaprojektowane specjalnie do zastosowania w urządzeniach do produkcji i przechowywania lodu

Cechy

  • Element pomiarowy wypełniony cieczą
  • Termostaty z kapilarą, pomieszczeniowe (czujnik solenoidalny), zewnętrzne, przylgowe
  • Pyłoszczelny układ przełączników (PENN) 15(8)A, 230V
  • Niezawodny mechanizm blokady ręcznej
  • Pokrętło regulacyjne dostępne od przodu
  • Klasa ochrony IP65

Tabele doboru typu

A19B Termostaty z elementem do pomiaru temperatury otoczenia, IP65

Kod modelu

Zakres
(°C)

Histereza
stała (K)

Styl

Styk 8A
Rozwarcie przy:

Cechy dodatkowe

A19BRC-9250

-5...28

2...8

3

Spadku temp.

Element pomiarowy pokryty winylem

A19BRC-9251

0...43

A19BRC-9252

-35...10

2.8...11

A19BRC-9253

-35...40

A19BQC-9252

-5...25

2

Element pomiarowy ze stali nierdzewnej, ukryta skala, nastawa śrubokrętem

A19D Termostaty przylgowe, IP65

Kod modelu

Zakres
(°C)

Histereza
stała (K)

Styl

Styk 8A
Rozwarcie przy:

Cechy dodatkowe

A19DAC-9001

40...120

4.5

20

Wzroście temp.

Styk 8 A, obudowa NEMA 1, nastawy uniwersalne, zawiera uchwyt montażowy

A19DAF-9001

92...116

2

Styk 3 A, nastawy uniwersalne, zawiera uchwyt montażowy

A19A Termostaty z kapilarą, IP65

Kod modelu

Zakres
(°C)

Histereza
stała (K)

Styl

Długość kap. (m)

Zbiorniczek (mm)

Styk 8A
Rozwarcie przy:

Cechy dodatkowe

A19ARC-9100

-35...10

2.8...11

1b

2

110

Spadku temp.

-

A19ARC-9101

-5...28

2...

135

A19ARC-9104

-20...65

3.5...13

1a

3.5

75

Średnica zbiorniczka 7.4 mm,

A19ARC-9105

5...50

2.5...11

1b

2

110

Ukryta skala, nastawa śrubokrętem, zbiorniczek
i kapilara pokryte gumą

A19ARC-9107

40...120

3.5...13.5

1a

100



A19ARC-9109

1...60

2...8.5

3

115

Maksymalna temperatura
zbiorniczka 85°C

A19ARC-9110

-10...50

2.5...11

1b

2

110

Ukryta skala, nastawa śrubokrętem,

A19ARC-9113

-35...40

2.8...11

1b

110



A19AGF-9101

0...13

1.5 stała

1a

2

80

Styk 3 A, bez obudowy, wskaźnik kalibracji ze skalą, otwór na śrubokręt, rys. 3,
z kompensacją wpływu temperatury otoczenia, średnica zbiorniczka
9.3 mm, opak. zbiorcze

A19AQC-9101

-5...5

2 stała

80

Styk 5 A, termostat do wytwornic lodu, średnica zbiorniczka 9.3 mm,
z kompensacją wpływu temperatury otoczenia, ukryta skala, nastawa śrubokrętem

A19AQC-9104

-35...10

1b

110

Z kompensacją wpływu temperatury otoczenia, nastawa pokrętłem

A19AQC-9102

-5...28

135

Styk 8 A, skalibrowany na 2°C, z kompensacją wpływu temperatury otoczenia, złącze gwintowane 1/2"-14 NPT PG16 do osłony

A19AQC-9200

-5...55

2.5 stała

2

-

-

A19AQF-9100

0...13

1.5 stała

1a

2

80

Styk 3 A, średnica zbiorniczka 9.3 mm,
z kompensacją wpływu temp. otoczenia, ukryta skala, nastawa śrubokrętem

A19AQF-9102

3

80

Styk 3 A, termostat z kapilarą, śred. zbiorniczka 9.3 mm, z kompensacją wpływu temp. otoczenia, ukryta skala, nastawa śrubokrętem
