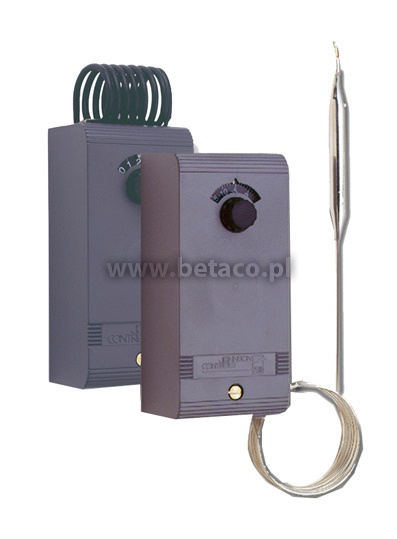

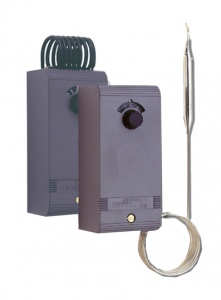

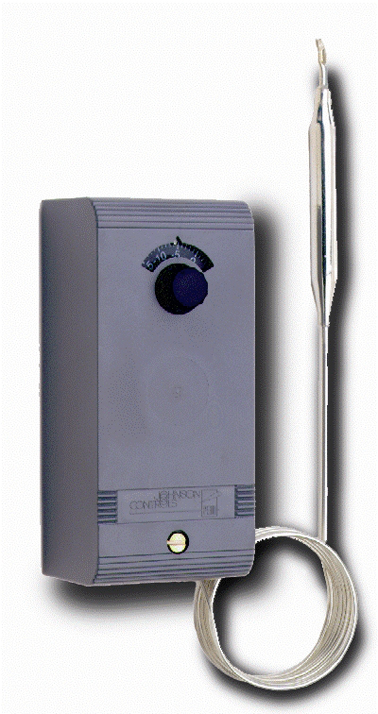

A19A Johnson Controls Termostaty jednostopniowe z kapilarą oraz termostaty z elementem do pomiaru temperatury otoczenia, IP30
Karta PDF Wyślij zapytanie
Termostaty A19A zaprojektowane są do stosowania w instalacjach HVAC. Oferowane są modele z różnymi zakresami roboczymi, pokrywającymi praktycznie pełną rozpiętość typowych parametrów pracy termostatów. Standardowe modele wyposażone są w elementy do pomiaru temperatury otoczenia lub w kapilarne elementy pomiarowe. Dostępne są modele działające jako ograniczenia górne oraz ograniczenia dolne oraz wersje z ręcznym wyzwalaczem mechanizmu blokującego rozłączenie styków.
Cechy
- Element pomiarowy wypełniony cieczą
- Termostaty z kapilarą, pomieszczeniowe (czujnik solenoidalny), zewnętrzne, przylgowe
- Pyłoszczelny układ przełączników (PENN) 15(8)A, 230V
- Niezawodny mechanizm blokady ręcznej
- Pokrętło regulacyjne dostępne od przodu
- Klasa ochrony IP30
Table doboru typu
A19A Termostaty z kapilarą oraz termostaty z elementem do pomiaru temp. otoczenia, IP30
Kod modelu |
Zakres
|
Histereza
|
Styl |
Dł. kap. (m) |
Zbiorniczek (mm) |
Styk 8A
|
Cechy dodatkowe |
|
A19AAC-9005 |
-5...28 |
2 |
1b |
2 |
135 |
Spadku temp. |
- |
|
A19AAC-9009 |
40...120 |
3.5 |
100 |
Wzroście temp. |
|||
|
A19AAC-9102 |
-35...10 |
2.5 |
110 |
||||
|
A19AAC-9107 |
35...150 |
4 |
1a |
265 |
Średnica zbiorniczka |
||
|
A19AAC-9108 |
90...290 |
5.5 |
155 |
||||
|
A19AAC-9123* |
0...10 |
2.5 |
80 |
Spadku temp. |
Średnica zbiorniczka 9.3 mm |
||
|
A19AAC-9124 |
-5...28 |
2 |
1b |
5 |
135 |
|
|
|
A19AAC-9127 |
1...60 |
1.5 |
3 |
115 |
Maks. temp. zbiorniczka 85°C |
||
|
A19AAC-9130 |
-10...14 |
2.5 |
2 |
110 |
Z kompensacją temp. otoczenia |
||
|
A19ABC-9011 |
40...120 |
3...13 |
2 |
- |
- |
Wzroście temp |
Złącze gwintowane 1/2"-14 NPT, skala |
|
A19ABC-9012 |
4H |
2 |
|||||
|
A19ABC-9036 |
-35...40 |
2.8...8 |
1b |
6.5 |
110 |
Styk 5 A, |
Uniwersalny zamiennik |
|
A19ABC-9037 |
3.5 |
||||||
|
A19ABC-9103 |
-35...10 |
2.8...11 |
2 |
110 |
Spadku temp. |
- |
|
|
A19ABC-9104 |
-5...28 |
2...8 |
135 |
||||
|
A19ABC-9106 |
10...95 |
3.5...14 |
1a |
3.5 |
75 |
Wzroście temp |
Średnica zbiorniczka |
|
A19ABC-9116 |
1...60 |
2...8.5 |
1b |
3 |
115 |
Spadku temp. |
Maksymalna temp. zbiorniczka 85°C |
|
A19ABC-9117 |
5 |
A19A Termostaty z kapilarą oraz termostaty z elementem do pomiaru temp. otoczenia, IP30
Kod modelu |
Zakres
|
Histereza
|
Styl |
Dł. kap. (m) |
Zbiorniczek (mm) |
Styk 3A
|
Cechy dodatkowe |
|
A19AAF-9101 |
0...10 |
1.5 |
1a |
2 |
80 |
Spadku temp. |
Śred. zbior. 9.3 mm |
|
A19AAF-9102 |
Śred. zbior. 9.3 mm, Z kompensacją wpływu temp. otoczenia |
||||||
|
A19AAF-9103 |
5...32 |
0.8 |
1b |
155 |
Wzroście temp. |
- |
A19ACC Termostaty z kapilarą, ręczny reset, IP30
Kod modelu |
Zakres
|
Histereza
|
Styl |
Długość kap. (m) |
Zbiorniczek (mm) |
Styk 8A
|
Cechy dodatkowe |
|
A19ACC-9100 |
-35...10 |
6 |
1b |
2 |
110 |
Spadku temp. |
- |
|
A19ACC-9101 |
-5...28 |
4 |
135 |
||||
|
A19ACC-9103 |
5 |
||||||
|
A19ACC-9105 |
-35...10 |
6 |
3.5 |
110 |
Ograniczenie dolne przy 2°C |
||
|
A19ACC-9107 |
-5...28 |
4 |
3 |
135 |
- |
||
|
A19ACC-9111 |
-35...10 |
6 |
5 |
110 |
Ograniczenie dolne przy 2°C |
||
|
A19ACC-9116 |
6.5 |
Ograniczenie dolne przy 2°C, |
A19ADC Termostaty z kapilarą, ręczny reset, IP30
Kod modelu |
Zakres
|
Histereza
|
Styl |
Długość kap. (m) |
Zbiorniczek (mm) |
Styk 8A
|
Cechy dodatkowe |
|
A19ADC-9200 |
40...120 |
7 |
2 |
- |
- |
Wzroście temp. |
Złącze gwintowane 1/2"-14 NPT |
A19B Termostaty z elementem do pomiaru temperatury otoczenia, IP30
Kod modelu |
Zakres
|
Histereza
|
Styl |
Styk 8A
|
Cechy dodatkowe |
|
A19BAC-9001 |
0...43 |
2 |
3 |
Wzroście temp. |
Element pomiarowy pokryty |
|
A19BAC-9250 |
-35...10 |
2.5 |
3 |
Spadku temp. |
|
|
A19BAC-9251 |
-5...28 |
2 |
3 |
||
|
A19BBC-9275 |
-35...40 |
2.8...8 |
3 |
Styk 5 A |
