F61 Johnson Controls Sygnalizatory przepływu cieczy

Karta PDF Wyślij zapytanie
Producent: Johnson Controls
F61

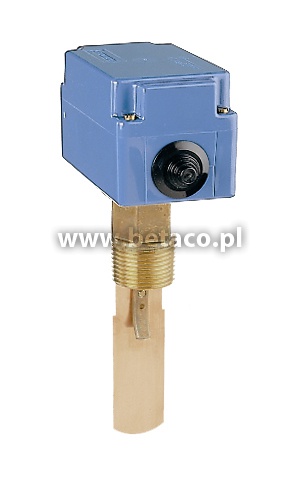

Sygnalizatory przepływu F61 Johnson Controls mogą być stosowane w rurach wodociągowych, rurach z wodą morską, wodą do basenu, glikolem etylenowym lub innymi płynami, nieszkodliwymi dla wymienionych materiałów. Typowym zastosowaniem jest wyłączenie kompresora w systemie agregatu chłodniczego, kontrola przepływu w nagrzewnicach elektrycznych zanurzeniowych i wysyłanie sygnału lub alarmu, gdy wyłączy się pompa układu skraplacza. Przełączniki wyposażone są w styki SPDT i mogą być podłączone w układach załączenia jednego urządzenia i odłączenia innego, zasilanego z tego samego źródła, gdy przepływ płynu przekroczy lub spadnie poniżej ustawionej wartości.

Cechy

  • Dostępne typu korpus-T(średnice ½” i ¾”) i wkręcane w rurarz (średnica powyżej 1”)
  • Styk przełączny SPDT, obciążalność 15(8)A, 230 V AC
  • Modele wstawiane w rurę: łopatki 1", 2", 3", 6" dostarczane w zestawie
  • Łatwo dostępna śruba nastawy zakresu
  • Obudowa z poliwęglanu IP43 (F61SB-9100)
  • Obudowa paroszczelna IP67 (F61TB-9100)

Tabela doboru typu

Kod modelu

Wykonanie

Prędkość przepływu (dm3/sek.)

Połączenie
z rurą

Klasa IP

Łopatki

Zastosowanie

F61SB-9100

Wkręcany w rurarz

0,15 / 46

1" zewnętrzny

IP43

1", 2", 3", 6"

stal nierdz.

Woda/glikol etylenowy, solanka, woda morska

F61TB-9100

IP67

F61TB-9200

1", 2", 3"

stal nierdz.

Woda morska,
woda z basenu

F61SD-9150

Korpus-T

0,04 / 0,07

½”-14 NPTF

IP43

-

Woda/glikol etylenowy

F61SD-9175

0,04 / 0,07

¾”-14 NPTF

F61TD-9150

½”-14 NPTF

IP67
