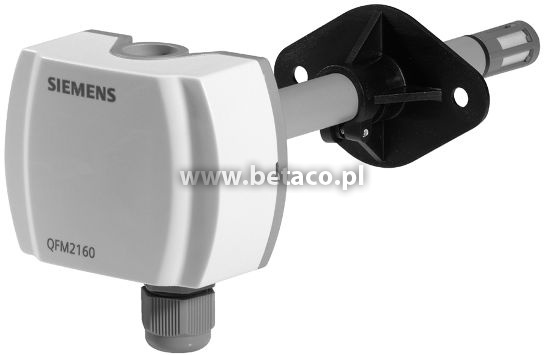

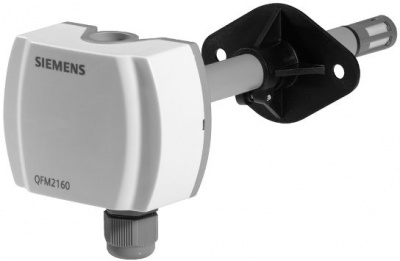

QFM21 Siemens Kanałowe przetworniki wilgotności i temperatury

Karta PDF Wyślij zapytanie
Producent: Siemens
QFM21

Czujniki QFM21 Siemens przeznaczone są do stosowania w instalacjach wentylacyjnych i klimatyzacyjnych do pomiaru wilgotności względnej oraz temperatury w kanale powietrznym.

Czujniki stosowane jako:

  • Czujniki regulacyjne powietrza nawiewanego lub wywiewanego
  • Czujniki odniesienia, np. do przesunięcia punktu rosy
  • Czujniki ograniczające, np. do współpracy z nawilżaczami parowymi
  • Czujniki pomiarowe wykorzystywane np. do wyświetlania mierzonej wartości lub dopodłączenia do systemu zarządzania budynkiem
  • Czujniki pomiarowe entalpii i wilgotności bezwzględnej

Cechy:

  • Napięcie zasilające 24 V AC / 13,5...35 V DC
  • Sygnał wyjściowy wilgotności względnej 0...10 V DC / 4…20 mA
  • Sygnał wyjściowy temperatury 0...10 V DC / 4…20 mA / T1 / LG-Ni 1000
  • Dokładność pomiaru ±3 % wilgotności względnej w zakresie komfortu
  • Zakres zastosowania -15…+60 °C / 0…95 % r.h. (bez skraplania)

Tabela doboru typu

Kod modelu

Zakres pomiaru temperatury

Sygnał wyjściowy temperatury

Zakres pomiaru wilgotności

Sygnał wyjściowy wilgotności

Napięcie zasilające

QFM2100

-

-

0...100 %

Aktywny
0...10 V DC

24 V AC lub 13,5…35 V DC

QFM2101

-

-

Aktywny 4…20 mA

13,5…35 V DC

QFM2120

-35...+50°C

Pasywny
LG-Ni 1000

Aktywny
0...10 V DC

24 V AC lub 13,5…35 V DC

QFM2140

+35...+50°C

Pasywny
T1 (PTC)

24 V AC lub 13,5…35 V DC

QFM2160

0...50°C, -40…+70°C

lub -35...+35°C

Aktywny
0...10 V DC

24 V AC lub 13,5…35 V DC

QFM2171

0...50°C, -40…+70°C

lub -35...+35°C

Aktywny 4…20 mA

Aktywny 4…20 mA

13,5…35 V DC
