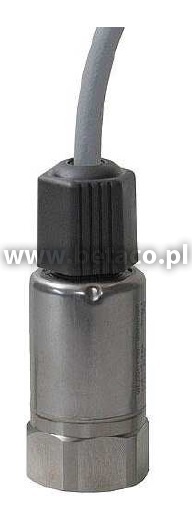

QBE2004, QBE2104 Siemens Czujniki ciśnienia do czynników chłodniczych włącznie z amoniakiem
Karta PDF Wyślij zapytanie
Czujniki ciśnienia serii QBE2004-P.., QBE2104-P.. Siemens stosowane są w instalacjach ogrzewania, wentylacji i klimatyzacji do pomiaru statycznych i dynamicznych ciśnień dodatnich, szczególnie w układach hydraulicznych i chłodniczych z czynnikami ciekłymi lub gazowymi.
Cechy:
- Wysoka precyzja pomiaru
- Zakres pomiarowy od -1 do 60 bar ciśnienia względnego
- Napięcie zasilania 24 V AC / 12...33 V DC lub 7...33 V DC
- Sygnał wyjściowy 0...10 V DC lub 4...20 mA
- Spawana obudowa niewymagająca uszczelnienia
- Pomiar niezależny od zmian temperatury
- Wysoka stabilność temperaturowa
- Gwint wewnętrzny 7/16-20 UNF
- Wysoka odpornośćna przeciążenia
- Odpowiednie do każdego rodzaju czynnika, włącznie z amoniakiem
- Bezobsługowe dzięki znakomitej stabilności długoterminowej
- Trwała i kompaktowa konstrukcja
Tabela doboru typu
|
Kod modelu |
Zakres ciśnienia |
Sygnał wyjściowy |
Klasa ochrony |
Uwagi |
|
|
QBE2004-P10U |
-1..+9 bar |
-100... + 900 kPa
|
0…10 V |
IP65 |
zastępuje QBE2001-P10U |
|
QBE2004-P25U |
-1..+24 bar |
-100...+2400 kPa
|
zastępuje QBE2001-P25U |
||
|
QBE2004-P30U |
-1..+24 bar |
-100...+2900 kPa
|
zastępuje QBE2001-P30U |
||
|
QBE2004-P60U |
-1..+59 bar |
-100...+5900 kPa
|
zastępuje QBE2001-P60U |
||
|
QBE2104-P10U |
-1..+9 bar |
-100... + 900 kPa
|
4…20 mA |
zastępuje QBE2101-P10U |
|
|
QBE2104-P25U |
-1..+24 bar |
-100...+2400 kPa
|
zastępuje QBE2101-P25U |
||
|
QBE2104-P30U |
-1..+24 bar |
-100...+2900 kPa
|
zastępuje QBE2101-P30U |
||
|
QBE2104-P60U |
-1..+59 bar |
-100...+5900 kPa
|
zastępuje QBE2101-P60U |
||
Akcesoria i wyposażenie dodatkowe
|
Kod modelu |
Opis |
|
AQB2004 |
Obejma mocująca do czujników QBE2x03.. i QBE2x04.. |
|
AQB2001 |
Zestaw montażowy do czujników QBE2x03.. |
|
FT-PZ1 |
Gwintowany adapter do czujników QBE2x04.. |
