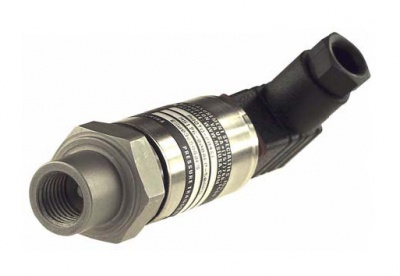

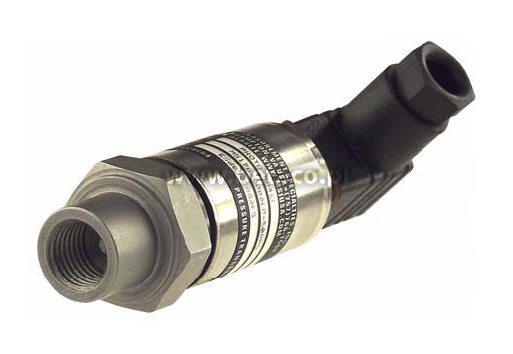

P499 Johnson Controls Elektroniczne przetworniki ciśnienia
Karta PDF Wyślij zapytanie
Elektroniczne przetworniki ciśnienia z serii P499 Johnson Controls charakteryzują się doskonałą relacją parametry techniczne - cena. Przetwarzają liniowo mierzone ciśnienie na sygnał analogowy. Przeznaczone są do stosowania w komercyjnych i przemysłowych instalacjach chłodniczych, klimatyzacyjnych oraz ciepłowniczych. Dzięki zastosowaniu najnowszych materiałów i rozwiązań technicznych, udało się osiągnąć duża niezawodność, powtarzalność pomiarów oraz duża trwałość przetworników sięgającą 10 mln cykli.
Cechy
- Solidna konstrukcja ze stali nierdzewnej
- Układy elektroniczne zabezpieczone przed wpływem otoczenia
- Niezawodność, powtarzalność pomiarów oraz duża trwałość
- Minimalna liczba elementów czujnika
- Szeroki wybór zakresów pomiarowych (do 50 bar)
Tabela doboru typu
|
Kod modelu |
Zakres pomiarowy |
Sygnał wyjściowy |
Podłączenie |
Podłączenie elektryczne |
Cechy dodatkowe |
|
P499ABS-401C |
-1...8 bar |
4/20 mA |
¼ SAE męskie |
Kabel |
Maksymalne nadciśnienie: |
|
P499ACS-401C |
¼ SAE żeńskie |
||||
|
P499ABS-404C |
0...30 bar |
¼ SAE męskie |
|||
|
P499ACS-404C |
¼ SAE żeńskie |
||||
|
P499VCS-401C |
-1...8 bar |
0/10 V |
¼ SAE żeńskie |
Maksymalne nadciśnienie: Zakres -1...8 bar: 16 bar Zakres 0...30 bar: 60 bar Napięcie zasilające: 12V-30V |
|
|
P499VBS-401C |
¼ SAE męskie |
||||
|
P499VBS-404C |
0...30 bar |
¼ SAE męskie |
|||
|
P499VCS-404C |
¼ SAE żeńskie |
||||
|
P499ABH-401C |
-1...8 bar |
4/20 mA
|
¼ SAE męskie |
Złącze DIN 43650 |
Maksymalne nadciśnienie: Zakres -1...8 bar: 16 bar Zakres 0...30 bar: 60 bar Napięcie zasilające: 9V-32V |
|
P499ACH-401C |
¼ SAE żeńskie |
||||
|
P499ABH-404C |
0...30 bar |
¼ SAE męskie |
|||
|
P499ACH-404C |
¼ SAE żeńskie |
||||
|
P499VBH-401C |
-1...8 bar |
0/10 V |
¼ SAE męskie |
Maksymalne nadciśnienie: Zakres -1...8 bar: 16 bar Zakres 0...30 bar: 60 bar Napięcie zasilające: 12V-30V |
|
|
P499VBH-404C |
0...30 bar |
¼ SAE męskie |
|||
|
P499VCH-404C |
¼ SAE żeńskie |
||||
|
P499ACP-401C |
-1...8 bar |
4/20 mA |
¼ SAE żeńskie |
Szybkozłącze |
Napięcie zasilające: 9V-32V |
|
P499RCP-401C |
0,5/4,5 V |
Napięcie zasil.: 4,75V-5,25 V |
