22WP Belimo Przetworniki ciśnienia 22WP Belimo
Karta PDF Wyślij zapytanie
Producent:

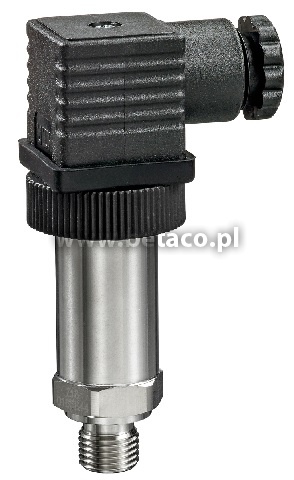

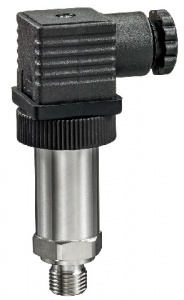

Przetworniki ciśnienia 22WP Belimo przystosowane są do pomiaru ciśnienia instalacjach chłodniczych i wodnych.
- Zakres pomiarowy: 0...4 bar, 0...6 bar, 0...10 bar, 0...16 bar
- Sygnał wyjściowy: 0...10 V DC lub 4...20 mA
- Zastosowanie: instalacje wodne, czynniki chłodnicze
- Napięcie zasilania: 15...24 V DC / 24 V AC
- Przyłącze ciśnieniowe: męskie, G1/4"
- Klasa ochrony: NEMA 4X / IP65
Tabela doboru typu
|
Kod modelu |
Sygnał wyjściowy |
Zakres pomiarowy |
Napięcie zasilania |
Przyłącze ciśnieniowe |
Podłączenie elektryczne |
|
22WP-114 |
0-10 V DC |
0...4 bar |
15...24 V DC / 24 V AC |
Męskie, G1/4" |
Dławnica kablowa: PA6, czarna |
|
22WP-115 |
0...6 bar |
||||
|
22WP-116 |
0...10 bar |
||||
|
22WP-117 |
0...16 bar |
||||
|
22WP-134 |
4…20 mA |
0...4 bar |
|||
|
22WP-135 |
0...6 bar |
||||
|
22WP-136 |
0...10 bar |
||||
|
22WP-137 |
0...16 bar |
