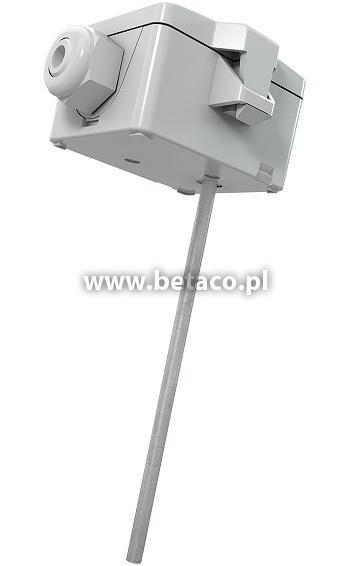

AKF10+

Kanałowe czujniki i przetworniki serii AKF10+ stosowane są do pomiaru temperatury powietrza i innych w mediów (gazów) w systemach wentylacyjnych i klimatyzacyjnych. W połączeniu z tuleją zanurzeniową mogą służyć jako czujniki zanurzeniowe do pomiaru temperatury cieczy w rurociągach.

Czujniki (pasywne) generują sygnał oporowy w relacji do mierzonej temperatury natomiast przetworniki generują sygnał aktywny 0..10 V lub 4..20 mA. Urządzenia przystosowane są do współpracy z regulatorami akceptującymi te sygnały.

Otwieranie i zamykanie obudowy czujnika bez konieczności używania narzędzi a także wyjmowana złączka kablowa zapewniają szybką i łatwą instalację.



Cechy

  • Wykonanie kanałowe

  • Czujniki pasywne (rezystancyjne): PT100, PT100 1/3 DIN, PT1000, PT1000 1/3 DIN, Ni1000, Ni1000TK5000, NTC10k, NTC 10k Precon, NTC20k, NTC1,8k, LM235Z, DS18B20 1-przewód

  • Zakres pomiarowy czujników pasywnych: PT/Ni: -50..+160 °C (T160), NTC/KTY: -50..+150 °C (T150), LM235Z/DS18B20: -50..+120 °C (T120)

  • Sygnał wyjściowy przetworników: 0..10 V oraz 4..20 mA

  • Zakres pomiarowy przetworników wybierany z 8 zakresów: -50..+50, -20..+80, -15..+35, -10..+120, 0..+50, 0..+100, 0..+160, 0..+250 °C (nastawa fabryczna -20..+80°C)

  • Długość sondy: 50, 100, 150, 200, 250, 300, 450 mm

  • Średnica sondy: 6 mm

  • Tuleja dla zastosowań zanurzeniowych: mosiądz lub stal nierdzewna

  • Napięcie zasilania 15…24 VDC / 24 VAC

  • Przepust kablowy: M16 dla średnicy 3..7 mm, wyjmowany

  • Podłączenie kablowe: wyjmowane złączki, średnica przewodu maks. 2,5 mm

  • Klasa ochrony IP65 zgodnie z normą EN 60529



Czujniki pasywne (opornościowe)

Kod modelu

Typ czujnika

Długość sondy

Sygnał wyjściowy

Zakres pomiarowy

Średnica sondy

AKF10+ Ni1000 050.06 160°C

Kanałowy

50 mm

Ni1000

-50..+160 °C

6 mm

AKF10+ NTC10k 050.06 150°C

NTC10k

-50..+150 °C

AKF10+ PT100 050.06 160°C

PT100

-50..+160 °C

AKF10+ PT1000 050.06 160°C

PT1000

-50..+160 °C

AKF10+ Ni1000TK5000 050.06 160°C

Ni1000TK500

-50..+160 °C

AKF10+ Ni1000 100.06 160°C

Kanałowy

100 mm

Ni1000

-50..+160 °C

6 mm

AKF10+ NTC10k 100.06 150°C

NTC10k

-50..+150 °C

AKF10+ PT100 100.06 160°C

PT100

-50..+160 °C

AKF10+ PT1000 100.06 160°C

PT1000

-50..+160 °C

AKF10+ Ni1000TK5000 100.06 160°C

Ni1000TK500

-50..+160 °C

AKF10+ Ni1000 150.06 160°C

Kanałowy

150 mm

Ni1000

-50..+160 °C

6 mm

AKF10+ NTC10k 150.06 150°C

NTC10k

-50..+150 °C

AKF10+ PT100 150.06 160°C

PT100

-50..+160 °C

AKF10+ PT1000 150.06 160°C

PT1000

-50..+160 °C

AKF10+ Ni1000TK5000 150.06 160°C

Ni1000TK500

-50..+160 °C

AKF10+ Ni1000 200.06 160°C

Kanałowy

200 mm

Ni1000

-50..+160 °C

6 mm

AKF10+ NTC10k 200.06 150°C

NTC10k

-50..+150 °C

AKF10+ PT100 200.06 160°C

PT100

-50..+160 °C

AKF10+ PT1000 200.06 160°C

PT1000

-50..+160 °C

AKF10+ Ni1000TK5000 200.06 160°C

Ni1000TK500

-50..+160 °C

AKF10+ Ni1000 250.06 160°C

Kanałowy

250 mm

Ni1000

-50..+160 °C

6 mm

AKF10+ NTC10k 250.06 150°C

NTC10k

-50..+150 °C

AKF10+ PT100 250.06 160°C

PT100

-50..+160 °C

AKF10+ PT1000 250.06 160°C

PT1000

-50..+160 °C

AKF10+ Ni1000TK5000 250.06 160°C

Ni1000TK500

-50..+160 °C

AKF10+ Ni1000 300.06160°C

Kanałowy

300 mm

Ni1000

-50..+160 °C

6 mm

AKF10+ NTC10k 300.06 150°C

NTC10k

-50..+150 °C

AKF10+ PT100 300.06 160°C

PT100

-50..+160 °C

AKF10+ PT1000 300.06 160°C

PT1000

-50..+160 °C

AKF10+ Ni1000TK5000 300.06 160°C

Ni1000TK500

-50..+160 °C

AKF10+ Ni1000 450.06160°C

Kanałowy

450 mm

Ni1000

-50..+160 °C

6 mm

AKF10+ NTC10k 450.06 150°C

NTC10k

-50..+150 °C

AKF10+ PT100 450.06 160°C

PT100

-50..+160 °C

AKF10+ PT1000 450.06 160°C

PT1000

-50..+160 °C

AKF10+ Ni1000TK5000 450.06 160°C

Ni1000TK500

-50..+160 °C

Czujniki aktywne (analogowe)

Kod modelu

Typ czujnika

Długość
sondy

Sygnał wyjściowy

Zakres
pomiarowy

Średnica
sondy

AKF10+ TRV MultiRange 050.06

Kanałowy

50 mm

0...10V

Wielozakresowy:
-50..+50, -20..+80,
-15..+35, -10..+120, 0..+50,
0..+100, 0..+160, 0..+250 °C
(nastawa fabryczna -20..+80°C)

6 mm

AKF10+ TRV MultiRange 100.06

100 mm

AKF10+ TRV MultiRange 150.06

150 mm

AKF10+ TRV MultiRange 200.06

200 mm

AKF10+ TRV MultiRange 250.06

250 mm

AKF10+ TRV MultiRange 300.06

300 mm

AKF10+ TRV MultiRange 450.06



450 mm

AKF10+ TRA MultiRange 050.06

50 mm

4…20 mA

AKF10+ TRA MultiRange 100.06

100 mm

AKF10+ TRA MultiRange 150.06

150 mm

AKF10+ TRA MultiRange 200.06

200 mm

AKF10+ TRA MultiRange 250.06

250 mm

AKF10+ TRA MultiRange 300.06

300 mm

AKF10+ TRA MultiRange 450.06



450 mm

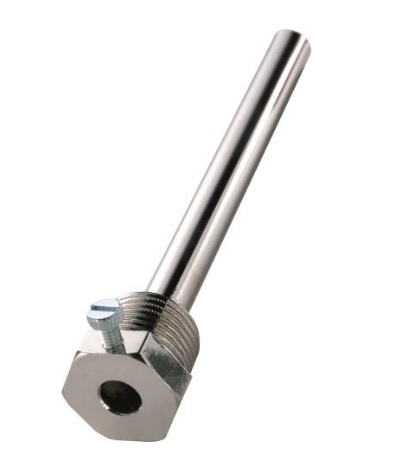

Tuleje zanurzeniowe

Kod modelu

Materiał

Długość

Długość kieszeni

Typ czujnika

THVADS50

Stal nierdzewna

50 mm

36 mm

AKF10+ NTC10k 050.06

THVADS100

100 mm

86 mm

AKF10+ NTC10k 100.06

THVADS150

150 mm

136 mm

AKF10+ NTC10k 150.06

THVADS200

200 mm

186 mm

AKF10+ NTC10k 200.06

THVADS250

250 mm

236 mm

AKF10+ NTC10k 250.06

THVADS300

300 mm

286 mm

AKF10+ NTC10k 300.06

THVADS450

450 mm

436 mm

AKF10+ NTC10k 450.06

THMSDS50

Mosiądz niklowany

50 mm

36 mm

AKF10+ NTC10k 050.06

THMSDS100

100 mm

86 mm

AKF10+ NTC10k 100.06

THMSDS150

150 mm

136 mm

AKF10+ NTC10k 150.06

THMSDS200

200 mm

186 mm

AKF10+ NTC10k 200.06

THMSDS250

250 mm

236 mm

AKF10+ NTC10k 250.06

THMSDS300

300 mm

286 mm

AKF10+ NTC10k 300.06

THMSDS450

450 mm

436 mm

AKF10+ NTC10k 450.06

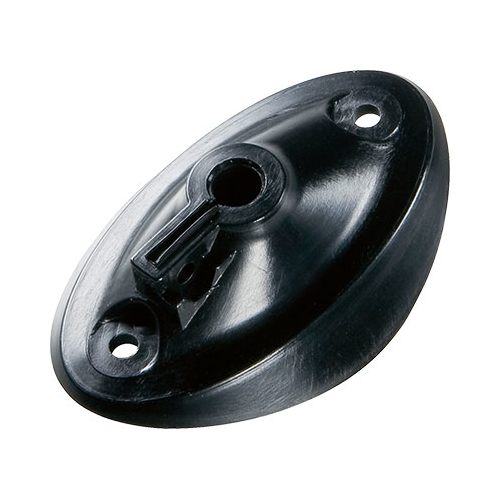

Kołnierze montażowe

Kod modelu

Materiał

Średnica czujnika

MF6 flex

Elastyczne tworzywo sztuczne

4, 6, 7 mm
