QAE3010, QAE3075 Siemens Zanurzeniowe czujniki temperatury
Karta PDF Wyślij zapytanie
Czujniki serii QAE3010, QAE3075 Siemens stosowane w instalacjach HVAC do pomiaru temperatury czynników ciekłych lub gazowych (np. woda grzewcza). Przeznaczone są do współpracy z urządzeniami automatyki akceptującymi sygnały wyjściowe przez nie generowane.

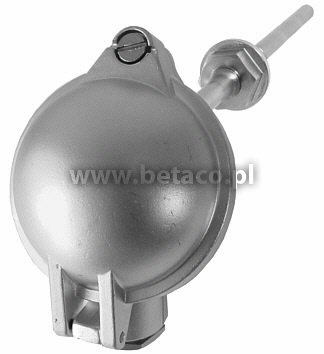

Czujnik składa się z wymiennego wkładu z elementem pomiarowym oraz głowicy przyłączeniowej ze zdejmowaną aluminiową pokrywą.
Tuleja czujnika długości 70 mm wykonana ze stali nierdzewnej i łączona jest z trzpieniem pomiarowym za pomocą łącznika gwintowanego G½. Element pomiarowy umiejscowiony jest na końcu trzpienia. Trzpień pomiarowy może pracować przy ciśnieniach maksymalnych do 40 bar.
Tabela doboru typu
|
Kod modelu |
Typ czujnika |
Sygnał wyjściowy |
Zakres pomiarowy |
Długość zanurzenia |
Klasa ochrony |
Uwagi |
|
QAE3010.010 |
Zanurzeniowy |
Pasywny Pt100 |
-50..+200 °C |
100 mm |
IP65 |
PN40 |
|
QAE3010.016 |
160 mm |
|||||
|
QAE3075.010 |
Aktywny 4..20 mA |
0..200 °C |
100 mm |
|||
|
QAE3075.016 |
160 mm |
