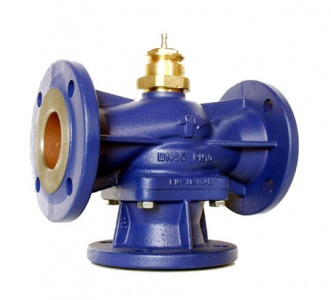

VG9000 Johnson Controls Zawory regulacyjne z żeliwa, DN 15-100, PN6 i PN10, 2...140°C
Karta PDF Wyślij zapytanie
Zawory serii VG9000 z żeliwa szarego przeznaczone głównie do regulowania przepływu wody oraz pary w odpowiedzi na sygnał sterownika w systemach grzewczych, wentylacyjnych oraz klimatyzacyjnych. Zawory te są oferowane w konfiguracji przelotowej (NZ) oraz trójdrogowej mieszającej.
Cechy
- Korpus żeliwo szare, PN6 i PN10
- Konfiguracja przelotowa (NZ), trójdrogowa mieszająca
- Średnice nominalne DN15…DN100
- Zakres kvs 0,63…160
- Medium woda, roztwory glikolu (maks. 50 %) lub para dla zastosowań HVAC
- Zakres temperatur czynnika 2…140 °C
- Charakterystyka
- Dwudrogowy: charakterystyka stałoprocentowa
- Trójdrogowy mieszający: port sterujący charakterystyka stałoprocentowa, port obejścia liniowa
- Skok zaworu 13 mm dla zaworów DN40, 25 mm dla zaworów DN50..DN80, 42 mm dla zaworów DN100…DN150
- Współpraca z siłownikami
- VA7700 (elektryczne on/off, 3-punktowe, 0-10 V, 0(4)...20 mA, funkcja bezpieczeństwa, siła nacisku 500N) dla średnic DN15...50
- VA-7800 (elektryczne on/off, 3-punktowe, 0(2)-10 V, 0(4)...20 mA, funkcja bezpieczeństwa, siła nacisku 1000N) dla średnic DN50...80
- VA-1000 (elektryczne on/off, 3-punktowe, 0-10 V, 0...20 mA, funkcja bezpieczeństwa, siła nacisku 2000/2500N) dla średnic DN65...100
Zawory przelotowe, konfiguracja NZ, PN6
|
Kod modelu |
DN |
Kvs |
Skok |
Siłowniki |
|||
|
VA-77xx-820x |
VA78xx-xxx-12 |
VA1125 |
VA1x20 |
||||
|
VG94A5S1K |
15 |
0.63 |
8 |
600 |
- |
- |
- |
|
VG94A4S1K |
1.0 |
||||||
|
VG94A3S1K |
1.6 |
||||||
|
VG94A2S1K |
2.5 |
||||||
|
VG94A1S1K |
4.0 |
||||||
|
VG94B1S1K |
20 |
6.3 |
|||||
|
VG94C1S1K |
25 |
10 |
13 |
590 |
600 |
||
|
VG94E1S1K |
40 |
25 |
19 |
190 |
480 |
||
|
VG94F1S1K |
50 |
40 |
100 |
290 |
|||
|
VG94G1S1K |
65 |
63 |
- |
150 |
620 |
470 |
|
|
VG94H1S1K |
80 |
100 |
25 |
- |
400 |
300 |
|
|
VG94J1S1K |
100 |
160 |
240 |
180 |
|||
Zawory 3-drogowe mieszające, PN6
|
Kod modelu |
DN |
Kvs |
Skok |
Siłowniki |
|||
|
VA-77xx-820x |
VA78xx-xxx-12 |
VA1125 |
VA1x20 |
||||
|
VG98A5S1K |
15 |
0.63 |
8 |
600 |
- |
- |
- |
|
VG98A4S1K |
1.0 |
||||||
|
VG98A3S1K |
1.6 |
||||||
|
VG98A2S1K |
2.5 |
||||||
|
VG98A1S1K |
4.0 |
||||||
|
VG98B1S1K |
20 |
6.3 |
|||||
|
VG98C1S1K |
25 |
10 |
13 |
490 |
600 |
||
|
VG98E1S1K |
40 |
25 |
19 |
130 |
440 |
||
|
VG98F1S1K |
50 |
40 |
60 |
260 |
|||
|
VG98G1S1K |
65 |
63 |
- |
130 |
620 |
470 |
|
|
VG98H1S1K |
80 |
100 |
25 |
- |
400 |
300 |
|
|
VG98J1S1K |
100 |
160 |
240 |
180 |
|||
Zawory przelotowe, konfiguracja NZ, PN10
|
Kod modelu |
DN |
Kvs |
Skok (mm) |
Siłowniki |
|||
|
VA-77xx-820x |
VA78xx-xxx-12 |
VA1125 |
VA1x20 |
||||
|
VG94A5S1L |
15 |
0.63 |
8 |
1000 |
- |
- |
- |
|
VG94A4S1L |
1.0 |
||||||
|
VG94A3S1L |
1.6 |
||||||
|
VG94A2S1L |
2.5 |
||||||
|
VG94A1S1L |
4.0 |
||||||
|
VG94B1S1L |
20 |
6.3 |
980 |
||||
|
VG94C1S1L |
25 |
10 |
13 |
640 |
1000 |
||
|
VG94E1S1L |
|
25 |
19 |
210 |
510 |
||
|
VG94F1S1L |
50 |
40 |
110 |
310 |
|||
|
VG94G1S1L |
65 |
63 |
- |
160 |
620 |
470 |
|
|
VG94H1S1L |
80 |
100 |
25 |
- |
400 |
300 |
|
|
VG94J1S1L |
100 |
160 |
240 |
180 |
|||
Zawory 3-drogowe mieszające, PN10
|
Kod modelu |
DN |
Kvs |
Skok (mm) |
Siłowniki |
|||
|
VA-77xx-820x |
VA78xx-xxx-12 |
VA1125 |
VA1x20 |
||||
|
VG98A5S1L |
15 |
0.63 |
8 |
1000 |
- |
- |
- |
|
VG98A4S1L |
1.0 |
||||||
|
VG98A3S1L |
1.6 |
||||||
|
VG98A2S1L |
2.5 |
||||||
|
VG98A1S1L |
4.0 |
||||||
|
VG98B1S1L |
20 |
6.3 |
880 |
||||
|
VG98C1S1L |
25 |
10 |
13 |
430 |
1000 |
||
|
VG98E1S1L |
40 |
25 |
19 |
110 |
420 |
||
|
VG98F1S1L |
50 |
40 |
40 |
240 |
|||
|
VG98G1S1L |
65 |
63 |
- |
120 |
620 |
470 |
|
|
VG98H1S1L |
80 |
100 |
25 |
- |
400 |
300 |
|
|
VG98J1S1L |
100 |
160 |
240 |
180 |
|||
