VG7000 Johnson Controls Zawory regulacyjne z przyłączem gwintowanym, DN15-50, PN16, mosiężny element zamykający, 2...140°C

Karta PDF Wyślij zapytanie
Producent: Johnson Controls
VG7000

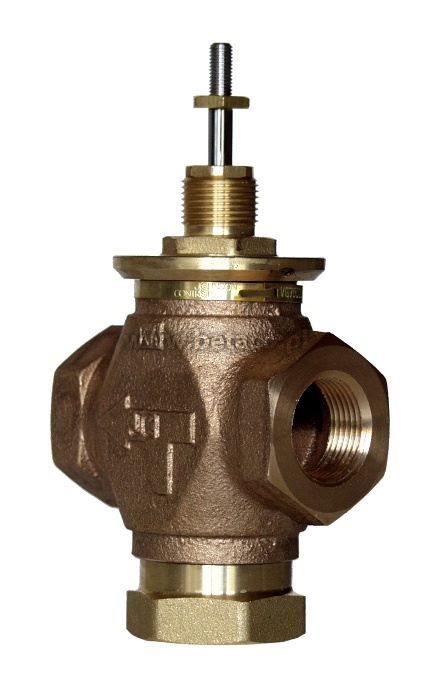

Zawory serii VG7000 Johnson Controls są zaworami wykonanymi z brązu, z przyłączeniami gwintowanymi. Są przeznaczone przede wszystkim do regulacji przepływu wody i pary w oparciu o sygnał z regulatora, w układach grzew­czych, wentylacyjnych i klimatyzacyjnych. Dostępne są jako zawory przelotowe normalnie otwarte (NO), przelotowe normalnie zamk­nięte (NC) oraz jako zawory trójdrogowe mieszające.

Cechy

  • Korpus brąz, PN16
  • Konfiguracja przelotowa (NO i NZ), trójdrogowa mieszająca
  • Gwint wewnętrzny BSP
  • Średnice nominalne DN15…DN50
  • Zakres kvs 0,25… 40
  • Medium woda, roztwory glikolu (maks. 50 %) lub para dla zastosowań HVAC
  • Zakres temperatur czynnika: 2…140°C
  • Charakterystyka: przelotowt stałoprocentowa, trójdrogowy liniowa
  • Skok zaworu 8 mm dla zaworów DN15 i DN20, 13 mm dla zaworów DN25 i DN32, 19 mm dla zaworów DN40 i DN50
  • Uszczelnienie 2 pierścienie samouszczelniające o przekroju okrągłym EPT
  • Współpraca z siłownikami:
    • VA-7310 (elektryczne 3-punktowe, 0-10V) - tylko DN15 i DN20
    • VA-7150 (elektryczne 3-punktowe, 0-10V)
    • VA-7700 (elektryczne 3-punktowe, 0-10 V, 0(4)...20 mA)
    • VA-7800 (elektryczne on/off, 3-punktowe, 0(2)-10 V, 0(4)...20 mA + funkcja bezpieczeństwa)

Zawory przelotowe, konfiguracja NO

Kod model

DN

Kvs

Skok
(mm)

Przyłącze

Siłowniki
Ciśnienie rozwierające (kPa)











VA-731x

VA-715x/VA-77x

VA78x0

VG7201AT

15

0.25

8

Gwint wewnętrzny,
BSP walcowy

-

1600

-

VG7201AS

0.25

1600

-

VG7201BT

0.4

-

1600

VG7201BS

0.4

1600

-

VG7201CT

0.63

-

1600

VG7201CS

0.63

700

-

VG7201DT

1.0

-

1600

VG7201DS

1.0

700

-

VG7201ET

1.6

-

1600

VG7201ES

1.6

700

-

VG7201FT

2.5

-

1490

VG7201FS

2.5

400

-

VG7201GT

4.0

-

1490

VG7201GS

4.0

400



VG7201LT

20

6.3

-

950

VG7201LS

6.3



250

-



VG7201NT

25

10

13

-

595

1235

VG7201PT

32

16

360

750

VG7201RT

40

25

19

235

480

VG7201ST

50

40

145

310

Zawory przelotowe, konfiguracja NZ

Kod model

DN

Kvs

Skok
(mm)

Przyłącze

Siłowniki
Ciśnienie rozwierające (kPa)











VA-731x

VA-715x/VA-77x

VA78x0

VG7401AT

15

0.25

8

Gwint wewnętrzny,
BSP walcowy

-

1600

-

VG7401AS

0.25

1600

-

VG7401BT

0.4

-

1600

VG7401BS

0.4

1600

-

VG7401CT

0.63

-

1600

VG7401CS

0.63

700

-

VG7401DT

1.0

-

1600

VG7401DS

1.0

700

-

VG7401ET

1.6

-

1600

VG7401ES

1.6

700

-

VG7401FT

2.5

-

1490

VG7401FS

2.5

400

-

VG7401GT

4.0

-

1490

VG7401GS

4.0

400



VG7401LT

20

6.3

-

950

VG7401LS

6.3



250

-



VG7401NT

25

10

13

-

595

1235

VG7401PT

32

16

360

750

VG7401RT

40

25

19

235

480

VG7401ST

50

40

145

310

Zawory 3-drogowe mieszające

Kod model

DN

Kvs

Skok
(mm)

Przyłącze

Siłowniki
Ciśnienie rozwierające (kPa)











VA-731x

VA-715x/VA-77x

VA78x0

VG7802AT

15

0.25

8

Gwint wewnętrzny,
BSP walcowy

-

1600

-

VG7802AS

0.25

1600

-

VG7802BT

0.4

-

1600

VG7802BS

0.4

1600

-

VG7802CT

0.63

-

1600

VG7802CS

0.63

700

-

VG7802DT

1.0

-

1600

VG7802DS

1.0

700

-

VG7802ET

1.6

-

1600

VG7802ES

1.6

700

-

VG7802FT

2.5

-

1490

VG7802FS

2.5

400

-

VG7802GT

4.0

-

1490

VG7802GS

4.0

400



VG7802LT

20

6.3

-

950

VG7802LS

6.3



250

-



VG7802NT

25

10

13

-

595

1235

VG7802PT

32

16

360

750

VG7802RT

40

25

19

235

480

VG7802ST

50

40

145

310
