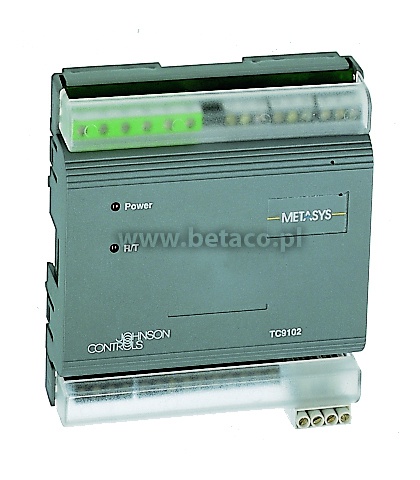

TC-9102 Johnson Controls Sterowniki cyfrowe do klimakonwektorów
Karta PDF Wyślij zapytanie
Sterowniki z serii TC-9102 są przeznaczone do cyfrowego sterowania klimakonwektorami wentylatorowymi z wężownicami grzejnymi i/lub chłodzącymi z wentylatorem o jednej lub trzech prędkościach lub prędkości regulowanej. Ustawienia parametrów klimatyzacji (oraz uwzględnienie obecności osób) mogą być regulowane przy użyciu nastawnika pomieszczeniowego z serii TM-9100/TM-9100, który w przypadku zastosowania wentylatorów o trzech prędkościach umożliwia również ręczne przełączanie prędkości wentylatorów. Inteligentny moduł sterowania pomieszczeniem umożliwia też wprowadzenie lokalnego tygodniowego programu sterowania.
Cechy
- Szeroki wybór modeli przeznaczonych do montażu przez użytkownika oraz do montażu fabrycznego
- Wyjścia przekaźnikowe do sterowania wentylatorem
- Wybór wyjść do sterowania ogrzewaniem i chłodzeniem
- Różnorodne tryby pracy umożliwiające dostosowanie do obecności osób w pomieszczeniu
- Ustawienie wartości zadanej oraz możliwość ręcznej zmiany trybu pracy przy użyciu nastawnika pomieszczeniowego
- Lokalny wyświetlacz temperatury w pomieszczeniu oraz wartości zadanej wbudowany w inteligentny moduł sterowania pomieszczeniem
- Opcja tygodniowego programu sterowania w inteligentnym module sterowania pomieszczeniem
- Komunikacja z systemem nadzoru przy użyciu magistrali N2 Bus
- Sieciowy system dynamicznego dostępu do danych (Dynamic Data Access™)
Tabela doboru typu
|
Kod modelu |
Wyjścia |
Sterowanie wentylatorem |
Zakres nastaw |
Zaciski |
|
TC-9102-1220 |
2 x 0-10 V |
0-10 V |
12...28°C |
Odłączane |
|
TC-9102-1225 |
+/-3 K |
|||
|
TC-9102-1440 |
2 x DAT |
12...28°C |
||
|
TC-9102-1445 |
+/-3 K |
|||
|
TC-9102-1550 |
2 x PAT |
12...28°C |
||
|
TC-9102-1555 |
+/-3 K |
|||
|
TC-9102-1660 |
2 x 2 Stopnie |
12...28°C |
||
|
TC-9102-1221 |
2 x 0-10 V |
Włącz/wyłącz |
12...28°C |
|
|
TC-9102-1226 |
+/-3 K |
|||
|
TC-9102-1441 |
2 x DAT |
12...28°C |
||
|
TC-9102-1446 |
+/-3 K |
|||
|
TC-9102-1551 |
2 x PAT |
12...28°C |
||
|
TC-9102-1556 |
+/-3 K |
|||
|
TC-9102-1661 |
2 x 2 Stopnie |
12...28°C |
||
|
TC-9102-1666 |
+/-3 K |
|||
|
TC-9102-1222 |
2 x 0-10 V |
3 prędkości |
12...28°C |
|
|
TC-9102-1227 |
+/-3 K |
|||
|
TC-9102-1442 |
2 x DAT |
12...28°C |
||
|
TC-9102-1447 |
+/-3 K |
|||
|
TC-9102-1552 |
2 x PAT |
12...28°C |
||
|
TC-9102-1557 |
+/-3 K |
|||
|
TC-9102-1662 |
2 x 2 Stopnie |
12...28°C |
||
|
TC-9102-1667 |
+/-3 K |
