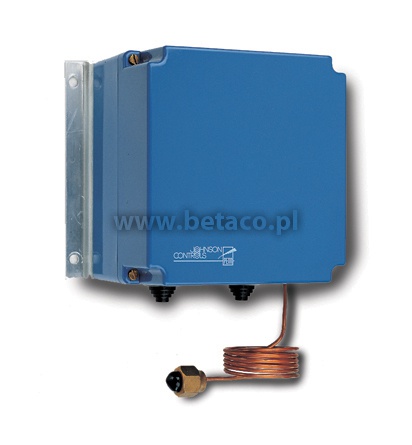

P215DP Johnson Controls Sterowniki prędkości wentylatorów skraplaczy do silników jednofazowych z wejściem ciśnieniowym, prąd maks. 8 Amp

Karta PDF Wyślij zapytanie
Producent: Johnson Controls
P215DP

P215SH/ST/DP jest sterownikiem prędkości jednofazowych wentylatorów skraplaczy chłodzonych powietrzem.

Sterowanie głównym ciśnieniem w układzie chłodniczym poprzez zmianę prędkości wentylatora skraplacza chłodzonego powietrzem daje optymalne rezultaty w regulacji na przestrzeni całego roku pracy układu.

Przetwornik ciśnienia na wejściu regulatora prędkości obrotowej jest najlepszym rozwiązaniem do odpowiedzi na zmiany ciśnienia w układzie chłodniczym. Regulatory zmieniają napięcie zasilające silniki wentylatorów w zakresie od 45 % do ³95 % wartości napięcia zasilania, za pomocą układu tyrystorowego. Wskazane jest uzyskanie potwierdzenia od producenta silnika, czy do sterowania jego prędkością obrotową może być stosowany regulator działający na zasadzie obcinania fazowego.

Sterownik zmienia prędkość wentylatora w funkcji zmian ciśnienia w dwóch układach chłodniczych. Wartość zadana dla każdego z przetworników ciśnienia może być nastawiana oddzielnie. Sterownik uzależnia prędkość wentylatorów od sygnału wejściowego z obiegu o większym zapotrzebowaniu na chłodzenie. Sterownik może być używany do układów z czynnikami chłodniczymi nie powodującymi korozji.

Cechy

  • Sterowanie ciśnienia skraplania poprzez zmiany prędkości wentylatorów skraplacza
  • Wejście ciśnieniowe
  • Przetworniki o sprawdzonej pewności działania
  • Łatwy dostęp do śruby regulacyjnej
  • Wybór nastawialnej prędkości minimalnej lub wyłączenia
  • Podwójne wejście ciśnieniowe (tylko P215DP)
  • Dostępny model z wejściem do pomp ciepła (P215SH)
  • Obudowa w klasie ochrony IP54

Prąd maksymalny

  • P215SH - 4 Amp
  • P215ST - 6 Amp
  • P215DP - 8 Amp

Tabela doboru typu

Kod modelu

Zakres (bar)

Zakres
propor.
(bar)

Nastawa fabryczna
(bar)

Podłączenie ciśnieniowe
/ styl

Napięcie
zasilania

Prąd maks.

Cechy dodatkowe

P215DP-9100

14…24

4

16

Kapilara
90 cm / 50

230 V AC

8 Amp

Pojedyncze/podwójne wejście
Dla wejścia podwójnego należy zamówić dodatkowy przetwornik

P215DP-9101

8…14

2,5

10

P215DP-9600

14…24

4

16

Kapilara
90 cm / 51

P215DP-9601

8…14

2,5

10

P215DP-9800

14…24

4

16

-

P215DP-9102

22…42

6

30

Kap. 90 cm / 50



Dla czynnika R410A

P215SH-9100

14…24

4

16

Kapilara
90 cm / 50

4 Amp

Pojedyncze wejście

P215SH-9101

8…14

2,5

10

P215SH-9102

22…42

6

30

Dla czynnika R410A

P215ST-9100

14…24

4

16

Kapilara
90 cm / 50

6 Amp

Pojedyncze wejście

P215ST-9101

8…14

2,5

10

P215ST-9600

14…24

4

16

Kapilara
90 cm / 51

P215ST-9102

22…42

6

30

Kap. 90 cm / 50



Dla czynnika R410A
