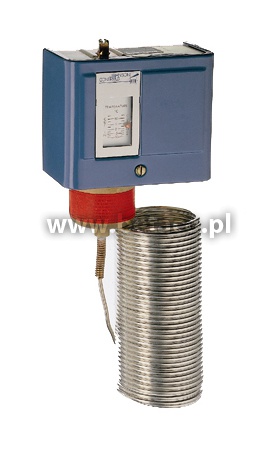

270XT Johnson Controls Termostaty przeciwzamrożeniowe z kapilarą

Karta PDF Wyślij zapytanie
Producent: Johnson Controls
270XT

Termostaty serii 270XT/XTAN Johnson Controls są zaprojektowane specjalnie jako zabezpieczenia przeciwdziałające zamarzaniu wodnych wymienników ciepła. Podstawowym zastosowaniem tej serii jest funkcja zabezpieczenia przeciwzamrożeniowego wodnych nagrzewnic zamontowanych w centralach klimatyzacyjnych. Termostaty te mogą być z powodzeniem użyte w innych podobnych instalacjach.

Element pomiarowy termostatu przeciwzamrożeniowego ma długość 3 lub 6 metrów. Zapewnia on odpowiednie zabezpieczenie nagrzewnicy pozwalając na równomierne rozmieszczenie elementu pomiarowego na jej całej powierzchni.

Jeżeli fragment elementu pomiarowego o długości 30 cm lub większej zostanie poddany działaniu temperatury niższej od nastawionej, nastąpi zadziałanie (przełączenie styków) termostatu.

Dostępna jest wersja specjalna o zakresie ‑24/+18°C, z czujnikiem „zanurzeniowym” i kapilarą o długości 2 m. Styk przełączny (SPDT) pozwala na jednoczesne rozłączenie zasilania i uruchomienie układu alarmowego po zadziałaniu termostatu.

Cechy

  • Pyłoszczelny układ przełączników
  • Styki przełączne SPDT, 15(8)A, 230V
  • Zakres pomiarowy -10...+12°C lub -24…18 °C
  • Niezawodny układ ręcznego resetu
  • Ustawialny zakres pracy
  • Maksymalna temperatura otoczenia: 55°C
  • Klasa ochrony IP30

Tabela doboru typu

Kod modelu

Zakres pomiarowy

Histereza (K)

Kapilara

Typ czujnika

270XT-95008

-10...12°C

3 (stała)

6 m

9

270XT-95078

3 m

270XT-95068

-24...18°C

4 (stała)

2 m

1 (z osłoną czujnika)

270XTAN-95008

-10...12°C

Ręczny reset

6 m

9

270XTAN-95088

3 m

270XTAN-95048

-24...18°C

2 m

1 (z osłoną czujnika)

Akcesoria i wyposażenie dodatkowe

Kod modelu

Opis

KIT012N600

Uchwyty do termostatu przeciwzamrożeniowego (pakowane po 6 szt.)

WEL14A602R

Tuleja zanurzeniowa do czujnika z osłoną (270XT-95068, 270XTAN-95048)
