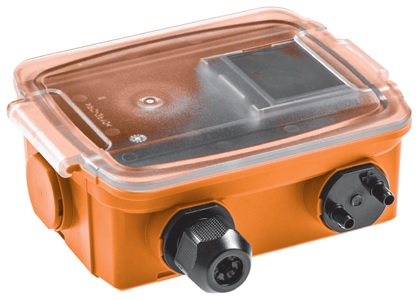

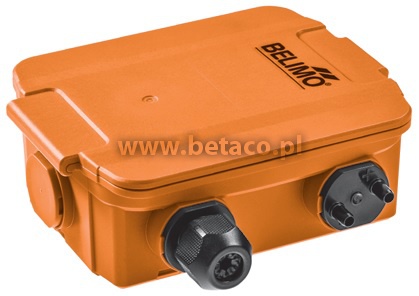

22ADP Belimo Przetworniki różnicy ciśnień 22ADP Belimo
Karta PDF Wyślij zapytanie
Przetworniki różnicy ciśnień 22ADP Belimo stosuje się do pomiarów i monitorowania nadciśnienia, podciśnienia lub ciśnienia różnicowego powietrza w instalacjach, gdzie wymagane jest sterowanie pracą wentylatorów, regulacja różnicy ciśnienia między pomieszczeniami czy regulacja przepływu objętościowego.
- Sygnał wyjściowy: 0...10 V DC/4...20 mA lub komunikacja Modbus, 0...10 V DC
- Konfigurowalny zakres pomiarowy:
- -25...25 Pa, -50...50 Pa, -100...100 Pa, -150...150 Pa, 0...25 Pa, 0...50 Pa, 0...100 Pa, 0...250 Pa (nastawa fabryczna 0...250 Pa)
- -100...100 Pa, 0...100 Pa, 0...250 Pa, 0...500 Pa, 0...1000 Pa, 0...1500 Pa, 0...2000 Pa, 0...2500 Pa (nastawa fabryczna 0...2500 Pa)
- 0...1000 Pa, 0...1500 Pa, 0...2000 Pa, 0...2500 Pa, 0...3000 Pa, 0...4000 Pa, 0...5000 Pa , 0...7000 Pa (nastawa fabryczna: 0...7000 Pa)
- Napięcie zasilania: 15...24 V DC / 24 V AC
- Modele z funkcją automatycznego zerowania oraz wyświetlaczem LCD
- Media: powietrze
- Temperatura pracy: -10...50°C
- Klasa ochrony: NEMA 4X / IP65
Tabela doboru typu
|
Kod modelu |
Sygnał wyjściowy |
Zakres pomiarowy |
Automatyczne zerowanie |
Wyświetlacz LCD |
Przepływ objętościowy 0…200.000 m3/h |
|
|
22ADP-18Q |
Aktywny |
0...10 V DC/4...20 mA |
-25...25 Pa, -50...50 Pa, -100...100 Pa, -150...150 Pa, 0...25 Pa, 0...50 Pa, 0...100 Pa, 0...250 Pa Nastawa fabryczna: 0...250 Pa |
- |
- |
- |
|
22ADP-18QL |
- |
Tak |
- |
|||
|
22ADP-18QA |
Tak |
- |
- |
|||
|
22ADP-18QB |
Tak |
Tak |
- |
|||
|
22ADP-184 |
-100...100 Pa, 0...100 Pa, 0...250 Pa, 0...500 Pa, 0...1000 Pa, 0...1500 Pa, 0...2000 Pa, 0...2500 Pa
|
- |
- |
- |
||
|
22ADP-184L |
- |
Tak |
- |
|||
|
22ADP-186 |
0...1000 Pa, 0...1500 Pa, 0...2000 Pa, 0...2500 Pa, 0...3000 Pa, 0...4000 Pa, 0...5000 Pa , 0...7000 Pa Nastawa fabryczna: 0...7000 Pa |
- |
- |
- |
||
|
22ADP-186L |
- |
Tak |
- |
|||
|
22ADP-15Q |
Aktywny |
Modbus, 0...10 V DC |
-25...25 Pa, -50...50 Pa, -100...100 Pa, -150...150 Pa, 0...25 Pa, 0...50 Pa, 0...100 Pa, 0...250 Pa Nastawa fabryczna: 0...250 Pa |
- |
- |
Tak |
|
22ADP-15QL |
- |
Tak |
Tak |
|||
|
22ADP-15QA |
Tak |
- |
Tak |
|||
|
22ADP-15QB |
Tak |
Tak |
Tak |
|||
|
22ADP-154 |
-100...100 Pa, 0...100 Pa, 0...250 Pa, 0...500 Pa, 0...1000 Pa, 0...1500 Pa, 0...2000 Pa, 0...2500 Pa |
- |
- |
Tak |
||
|
22ADP-154L |
- |
Tak |
Tak |
|||
|
22ADP-156 |
0...1000 Pa, 0...1500 Pa, 0...2000 Pa, 0...2500 Pa, 0...3000 Pa, 0...4000 Pa, 0...5000 Pa , 0...7000 Pa Nastawa fabryczna: 0...7000 Pa |
- |
- |
Tak |
||
|
22ADP-156L |
- |
Tak |
Tak |
|||
