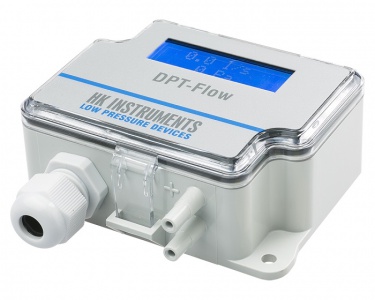

DPT Flow HK Instruments Przetwornik natężenia/predkości przepływu powietrza
Karta PDF Wyślij zapytanie
Producent:
Przetwornik DPT Flow HK Instruments służy do monitorowania oraz regulacji przepływu powietrza oraz sterowania wentylatorami odśrodkowymi. Pomiar natężenia przepływu dokonywany jest na podstawie różnicy ciśnień, która jest mierzona bezpośrednio w wentylatorze. Przetwornik DPT Flow umożliwia lokalne prezentowanie natężenia przepływu na wbudowanym wyświetlaczu LCD oraz współprace z systemem regulacyjnym akceptującym sygnał wyjściowy generowany przez przetwornik.
Cechy:
- Mierzone wartości: różnica ciśnień oraz natężenie przepływu
- Medium: powietrze, niepalne i nieagresywne gazy
- Sygnał wyjściowy: 2x 0..10 V lub 2x 4..20 mA
- Zasilanie: 15..24 V lub 24 V
- Zakres pomiarowy ciśnienia:
- DPT Flow 1000 LCD: 0..1000 Pa
- DPT Flow 5000 LCD: 0..5000 Pa
- Maks. ciśnienie robocze: 25 kPa
- Klasa ochrony: IP54 zgodnie z EN 60529
- Warynki pracy: -10..+50 C, maks. 95% rH bez kondensacji
- Dostarczane z urządzeniem:
- 2 śuby mocująe
- 2 króćce podłączeniowe z tworzywa sztucznego
- rurka połączeniowa PCV - 2 m.
Tabela doboru typu
|
Kod modelu |
Zakres pomiarowy ciśnienia |
Sygnał wyjściowy |
Wyświetlacz LCD |
|
DPT Flow 1000 LCD |
0..1000 Pa |
2 x 0..10 V lub 2 x 4..20 mA |
Tak |
|
DPT Flow 5000 LCD |
0..5000 Pa |
