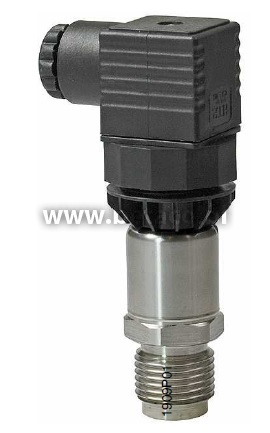

QBE2003, QBE2103 Siemens Przetworniki ciśnienia do neutralnych i lekko agresywnych czynników ciekłych i gazowych
Karta PDF Wyślij zapytanie
Czujniki ciśnienia serii QBE2003-P.. i QBE2103-P.. Siemens stosowane są w instalacjach klimatyzacyjnych do pomiaru ciśnień dodatnich (statycznych i dynamicznych).
Głównie zastosowanie znajdują w układach hydraulicznych i pneumatycznych z czynnikami ciekłymi lub gazowymi (para).
Cechy:
- Wysoka precyzja pomiaru
- Zakres pomiarowy od 0 do 60 bar ciśnienia względnego
- Napięcie zasilania 24 V AC / 12...33 V DC lub 7…33 V DC
- Sygnał wyjściowy 0...10 V DC lub 4…20 mA DC
- Pomiar niezależny od zmian temperatury
- Wysoka stabilność temperaturowa
- Przyłącza: gwint zewnętrzny G½", gwint wewnętrzny M5
- Bezobsługowe dzięki znakomitej stabilności długoterminowej
- Wysoka odporność na przeciążenia
- Trwała i kompaktowa konstrukcja
Tabela doboru typu
|
Kod modelu |
Zakres ciśnienia |
Sygnał wyjściowy |
Klasa ochrony |
Uwagi |
|
|
QBE2003-P1 |
0..1 bar |
0...100 kPa |
0…10 V |
IP65 |
zastępuje QBE2002-P1 |
|
QBE2003-P1.6 |
0..1,6 bar |
0...160 kPa |
zastępuje QBE2002-P2 |
||
|
QBE2003-P2.5 |
0..2,5 bar |
0...250 kPa |
zastępuje QBE2002-P2 |
||
|
QBE2003-P4 |
0..4 bar |
0...400 kPa |
zastępuje QBE2002-P4 |
||
|
QBE2003-P6 |
0..6 bar |
0...600 kPa |
zastępuje QBE2002-P5 |
||
|
QBE2003-P10 |
0..10 bar |
0...1,0 MPa |
zastępuje QBE2002-P10 |
||
|
QBE2003-P16 |
0..16 bar |
0...1,6 MPa |
zastępuje QBE2002-P16 |
||
|
QBE2003-P25 |
0..25 bar |
0...2,5 MPa |
zastępuje QBE2002-P20 i -P25 |
||
|
QBE2003-P40 |
0..40 bar |
0...4,0 MPa |
zastępuje QBE2002-P40 |
||
|
QBE2003-P60 |
0..60 bar |
0...6,0 MPa |
zastępuje QBE2002-P60 |
||
|
QBE2103-P1 |
0..1 bar |
0...100 kPa |
4…20 mA |
|
|
|
QBE2103-P1.6 |
0..1,6 bar |
0...160 kPa |
|
||
|
QBE2103-P2.5 |
0..2,5 bar |
0...250 kPa |
|
||
|
QBE2103-P4 |
0..4 bar |
0...400 kPa |
zastępuje QBE2102-P4 |
||
|
QBE2103-P6 |
0..6 bar |
0...600 kPa |
zastępuje QBE2102-P5 |
||
|
QBE2103-P10 |
0..10 bar |
0...1,0 MPa |
zastępuje QBE2102-P10 |
||
|
QBE2103-P16 |
0..16 bar |
0...1,6 MPa |
zastępuje QBE2102-P16 |
||
|
QBE2103-P25 |
0..25 bar |
0...2,5 MPa |
zastępuje QBE2102-P20 |
||
|
QBE2103-P40 |
0..40 bar |
0...4,0 MPa |
|
||
|
QBE2103-P60 |
0..60 bar |
0...6,0 MPa |
|
||
Akcesoria i wyposażenie dodatkowe
|
Kod modelu |
Opis |
|
AQB2004 |
Obejma mocująca do czujników QBE2x03.. i QBE2x04.. |
|
AQB2001 |
Zestaw montażowy do czujników QBE2x03.. |
|
FT-PZ1 |
Gwintowany adapter do czujników QBE2x04.. |
