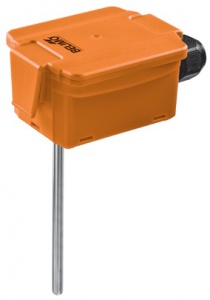

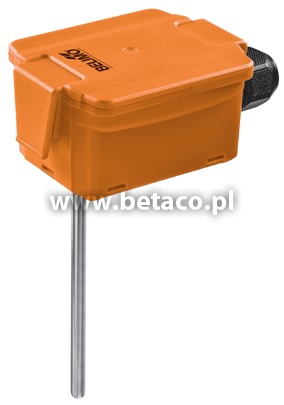

01DT Belimo Kanałowe i zanurzeniowe pasywne czujniki temperatury 01DT Belimo
Karta PDF Wyślij zapytanie
Pasywne czujniki temperatury serii 01DT-... Belimo zaprojektowane zostały do pomiaru temperatury powietrza lub wody w instalacjach klimatyzacyjnych, wentylacyjnych i grzewczych. Generują sygnał oporowy wprost proporcjonalny do mierzonej temperatury. Do pomiaru temperatury cieczy w rurociągach wymagane jest zastosowanie tulei zanurzeniowej.
Cechy
- Pasywny sygnał wyjściowy: PT100, PT1000, Ni1000, Ni1000TK5000, NTC10k
- Zakres pomiarowy:
- PT100, PT1000, Ni1000, Ni1000TK5000: -50...160°C
- NTC10k: -50...150°C
- Średnica sondy: 6 mm
- Przepust kablowy: dławnica kablowa Ø 6...10 mm
- Temperatura pracy: -35...90°C
- Klasa ochrony: NEMA 4X / IP65
Tabela doboru typu
|
Kod modelu |
Sygnał wyjściowy |
Zakres pomiarowy |
Długość sondy |
|
|
01DT-1AH |
Pasywny |
PT100 |
-50...160°C |
50 mm |
|
01DT-1BH |
PT1000 |
|||
|
01DT-1LH |
Ni1000 |
|||
|
01DT-1CH |
Ni1000TK5000 |
|||
|
01DT-1DH |
NTC10k |
-50...150°C |
||
|
01DT-1AL |
PT100 |
-50...160°C |
100 mm |
|
|
01DT-1BL |
PT1000 |
|||
|
01DT-1LL |
Ni1000 |
|||
|
01DT-1CL |
Ni1000TK5000 |
|||
|
01DT-1DL |
NTC10k |
-50...150°C |
||
|
01DT-1AN |
PT100 |
-50...160°C |
150 mm |
|
|
01DT-1BN |
PT1000 |
|||
|
01DT-1LN |
Ni1000 |
|||
|
01DT-1CN |
Ni1000TK5000 |
|||
|
01DT-1DN |
NTC10k |
-50...150°C |
||
|
01DT-1AP |
PT100 |
-50...160°C |
200 mm |
|
|
01DT-1BP |
PT1000 |
|||
|
01DT-1LP |
Ni1000 |
|||
|
01DT-1CP |
Ni1000TK5000 |
|||
|
01DT-1DP |
NTC10k |
-50...150°C |
||
|
01DT-1AR |
PT100 |
-50...160°C |
300 mm |
|
|
01DT-1BR |
PT1000 |
|||
|
01DT-1LR |
Ni1000 |
|||
|
01DT-1CR |
Ni1000TK5000 |
|||
|
01DT-1DR |
NTC10k |
-50...150°C |
||
|
01DT-1AT |
PT100 |
-50...160°C |
40 mm |
|
|
01DT-1BT |
PT1000 |
|||
|
01DT-1LT |
Ni1000 |
|||
|
01DT-1CT |
Ni1000TK5000 |
|||
|
01DT-1DT |
NTC10k |
-50...150°C |
||
Tuleje zanurzeniowe
|
Kod modelu |
Materiał |
Długość |
Pasuje do czujnika |
|
A-22P-A06 |
Stal nierdzewna, G1/2“, rozmiar klucza 27
|
50 mm |
01DT-..H, 22DT-..H |
|
A-22P-A08 |
100 mm |
01DT-..L, 22DT-..L |
|
|
A-22P-A10 |
150 mm |
01DT-..N, 22DT-..N |
|
|
A-22P-A12 |
200 mm |
01DT-..P, 22DT-..P |
|
|
A-22P-A14 |
300 mm |
01DT-..R, 22DT-..R
|
|
|
A-22P-A16 |
450 mm |
01DT-..T, 22DT-..T
|
|
|
A-22P-A18 |
Mosiądz, G1/2“, rozmiar klucza 22
|
50 mm |
01DT-..H, 22DT-..H |
|
A-22P-A20 |
100 mm |
01DT-..L, 22DT-..L |
|
|
A-22P-A22 |
150 mm |
01DT-..N, 22DT-..N |
|
|
A-22P-A24 |
200 mm |
01DT-..P, 22DT-..P |
|
|
A-22P-A26 |
300 mm |
01DT-..R, 22DT-..R
|
|
|
A-22P-A28 |
450 mm |
01DT-..T, 22DT-..T
|
Kołnierze montażowe
|
Kod modelu |
Materiał |
Średnica |
|
A-22D-A04 |
Tworzywo sztuczne |
4…7 mm |
|
A-22D-A05 |
Mosiądz |
6 mm |
